Golledge晶振,石英晶振,GSCX-26晶振,石英弯脚晶体

频率:30~165KHZ

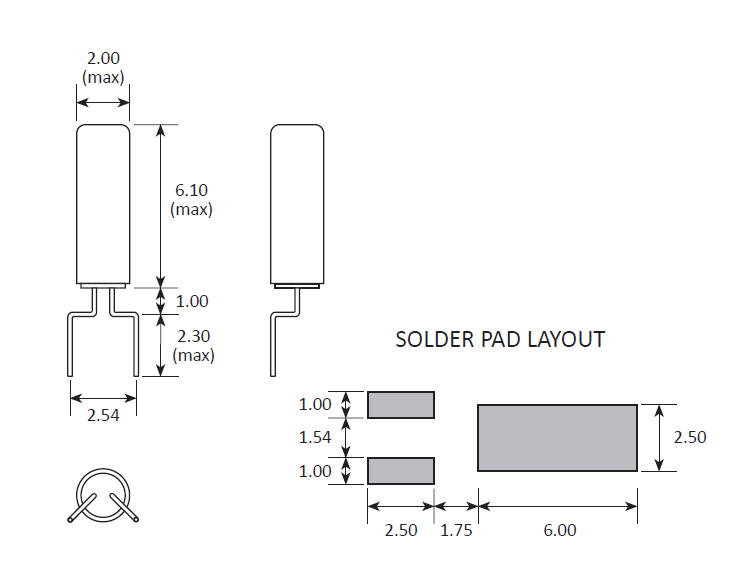

尺寸:2.0*6.1mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

    Golledge晶振自从我们在1990年成立以来,golledge电子取得了前所未有的成功。经过多年的不断增长,我们现在是英国最主要的频率控制产品供应商。这种增长是通过保持我们的专注于我们的客户的要求,并通过努力始终满足和超越他们实现的。总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集,golledge向全世界50多个国家的出口,占收入的60%以上。KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振
   我们的理念始终以产品和服务的质量和一致性为基础。我们多年来一直努力保持我们的进口插件晶振在频率控制市场的发展的最前沿。我们高度重视与我们的制造业伙伴发展的关系,每一个精心挑选,以自己对客户服务和产品质量标准的承诺。golledge商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产。

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

    Golledge晶振,石英晶振,GSCX-26晶振,石英弯脚晶体,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
   石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把进口晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

Golledge晶振

单位

GSCX-26晶振

石英晶振基本条件

标准频率

f_nom

30~165KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1.0μW

频率公差

f_— l

±30 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

﹣0.034~±0.006 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

     所有产品的共同点1:抗冲击:抗冲击是指欧美晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。 Golledge晶振,石英晶振,GSCX-26晶振,石英弯脚晶体
    4:粘合剂:请勿使用可能导致DIP石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。) 5:卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6:静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
    进口KHZ晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

      驱动能力:驱动能力说明2*6弯脚音叉晶体振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).Golledge晶振,石英晶振,GSCX-26晶振,石英弯脚晶体

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

      测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量音叉表晶频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振

      1.振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在2×6圆柱晶振振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
     2.角色的分量与参考值:在2*6圆柱插件晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

KHZ圆柱弯脚晶振,2.0*6.0mm小型化表晶,GSCX-26晶振
