Golledge晶振,石英晶振,GDX-1晶振,圆柱晶振

频率：32.768KHZ

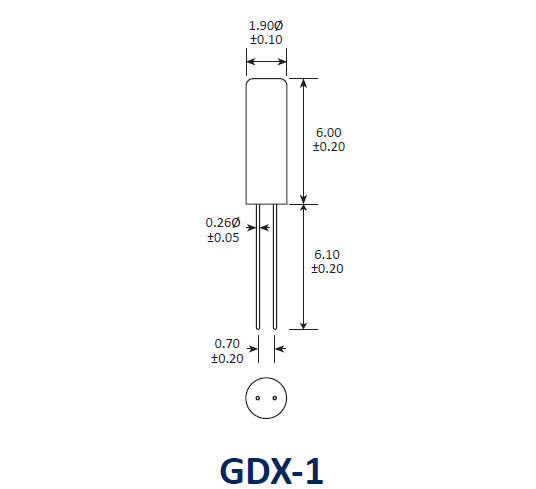

尺寸：6.0*1.9mm

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

自从我们在1990年成立以来，golledge电子取得了前所未有的成功。经过多年的不断增长，我们现在是英国最主要的石英晶体频率控制产品供应商。这种增长是通过保持我们的专注于我们的客户的要求，并通过努力始终满足和超越他们实现的。总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，golledge向全世界50多个国家的出口，占收入的60%以上。我们的理念始终以产品和服务的质量和一致性为基础。我们多年来一直努力保持我们的产品在频率控制市场的发展的最前沿。我们高度重视与我们的制造业伙伴发展的关系，每一个精心挑选，以自己对客户服务和产品质量标准的承诺。32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振
Golledge晶振商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作，从最初的设计到全面生产。我们的注册到iso - 9001 :2015强调了对质量的全面承诺，同时我们的产品的完整性由我们的专门的内部测试和测量实验室确保。我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。

32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

Golledge晶振,石英晶振,GDX-1晶振,圆柱晶振,贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
32.768K晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

Golledge晶振	单位	GDX-1晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
工作温度	T_stg	-10°C ～ +60°C	裸存
激励功率	DL	1.0μW Max.	推荐:100μW ～ 250μW
频率公差	f_— l	±10,±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

石英表晶晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。Golledge晶振,石英晶振,GDX-1晶振,圆柱晶振
所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的插件石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

振荡频率测量:必须尽可能地测量安装在2*6圆柱插件晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。Golledge晶振,石英晶振,GDX-1晶振,圆柱晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过插件32.768K晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

驱动能力:驱动能力说明2*6插件型音叉表晶振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

32.768KHZ进口谐振器,6019圆柱音叉表晶,GDX-1晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过32.768K音叉晶体振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
