大河晶振,贴片晶振,FCX-08晶振,进口SMD晶振

频率：32~80MHZ

尺寸：1.2*1.0mm

1210mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

订购热线：0755-27837162

河エレテック，石英晶振，石英振荡器为中心的电子设备制造商。自1949年开始抵抗器的制造以来，本公司一贯致力于充满魅力的装置的开发，以获得更高的客户满足的目标。在持续每天进化的电子机器业界中，企业持续成长是不容易的事，不过，总是以自己的双手为自己的手创造下一代的企业的想法，更强烈的职员一个人渗透着。此外，在推进有害物质的降低和节能，推进环境的企业作为目标的努力的是当然，在公司治理（企业统治）和依从（法规）也重视。1210超小体积晶振,金属音叉型石英晶振,FCX-08晶振
河エレテック，2014年开始2017年为止的第4次中期经营计划启动了。作为经营理念，“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高收益能力”，将所有的利益都信赖在公司的目标。河エレテック的主力产品，水晶使用的电子元件（水晶设备），销售额的约90%以上。在水晶装置上也有几种类型，本公司生产的是大河贴片晶振和水晶振荡器。其中业界独有的电子束的气密封装工法用橘色的类型（表面安装型）特化，小型便携式设备（手机、数码相机、手机游戏等）和近距离无线通信（蓝牙和无线LAN等），汽车电子和医疗机器等最先进的领域集中在稳定的收入，确保了。同时，也作为开发的概念开发的概念，在产品的小型化中经常领导着业界的发展。 JLX-1

RB-1

大河晶振,贴片晶振,FCX-08晶振,进口SMD晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
注意：在石英晶振谐振器晶体测量中各个厂家的仪器会存在一定的差距（误差），所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A，SMD产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。在生产中用平移法解决。高精度的频率、电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响：1、测试针本身连接的可靠性；2、测试针同测试管的连接性；3、测试板同测试针的接触问题；4、测试座同电缆的连接；5、小负载的规格测量的规定；6、测试板π头上空测其C0值(保留3位以上小数)；7、测量环境、操作方法等管制。1210超小体积晶振,金属音叉型石英晶振,FCX-08晶振 JLX-2

大河晶振	单位	FCX-08晶振	石英晶振基本条件
标准频率	f_nom	32.000MHZ~80.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±7ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF、6pF、7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

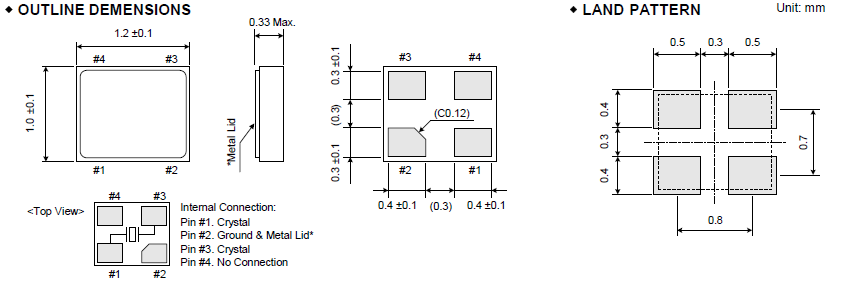

FCX-08_1.2_1.0 JLX-4

请测量使用示波器或频率计数器石英贴片晶振的两个端子的信号，如果频率不在规定范围内，它的输出波形的幅度是不够的（例如超过+/-200ppm的）如果由频率计数器测量的频率比目标频率高，要增加石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。大河晶振,贴片晶振,FCX-08晶振,进口SMD晶振

如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：方法1：降低产品线路外部电容（Cd和CG）的值，并通过SMD晶振具有较低负载电容（CL）。方法2：采用小电阻（RR）的晶体。方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来无源贴片晶振节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。1210超小体积晶振,金属音叉型石英晶振,FCX-08晶振 JLX-5

RB-5

振荡电路：1210晶体谐振器是最小贴片晶振，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。大河晶振,贴片晶振,FCX-08晶振,进口SMD晶振

cptj1

振荡频率测量：必须尽可能地测量安装小体积无源晶振在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

cptj

测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。
(2) 其他：? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量小体积石英晶体频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他：? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）
