大河晶振,贴片晶振,FCX-06晶振,无源贴片晶振

频率：16~90MHZ

尺寸：2.0*1.6mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

河エレテック本公司小型追求了起因，索尼发明了，世界第一的小型石英晶体谐振器管收音机，散列- 55（1955年），本公司的小型抵抗器被采用了。产品阵容这件事，本公司“轻薄短小”和概念，谁都没做过的创造的DNA，生みつけ了。以来，本公司的主力产品从抵抗器到水晶制品的现在，也始终持续着对小型化的挑战。在持续每天进化的电子机器业界中，企业持续成长是不容易的事，不过，总是以自己的双手为自己的手创造下一代的企业的想法，更强烈的职员一个人渗透着。此外，在推进有害物质的降低和节能，推进环境的企业作为目标的努力的是当然，在公司治理（企业统治）和依从（法规）也重视。小型数码石英晶振,2016小体积金属晶振,FCX-06晶振
电子束气密的封装:制造公司都是100%出资子公司的青森河技术有限公司，River Electronics（Ipoh）Sdn . Bhd（马来西亚），西安大河晶振科技有限公司（中国）。销售网络的话，东京，大阪营业所，韩国驻在员事务所，销售子公司都会100%出资公司的台湾利巴股份有限公司（台湾），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河晶振科技有限公司（中国）。这些基础上不仅在亚洲地区，包括北美、欧洲的世界范围。也可以说是广泛的对应范围的技术力量的证据，划时代的发明是“通过电子射线的气密封装”。以前的树脂等素材的产品封装方法，代替这个技术是前所未有的小型化和更优质化的门一打开エポックメイキング的创造和。 JLX-1

RB-1

大河晶振,贴片晶振,FCX-06晶振,无源贴片晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
晶振的真空封装技术：是指进口石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。小型数码石英晶振,2016小体积金属晶振,FCX-06晶振 JLX-2

大河晶振	单位	FCX-06晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~90.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±7ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF、6pF、7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

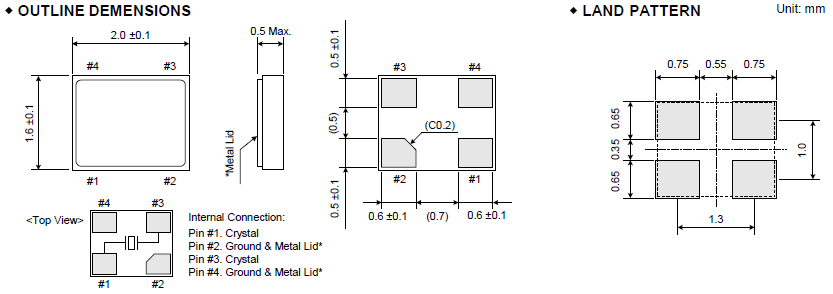

FCX-06_2.0_1.6

JLX-4

使用环境（温度和湿度）:请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器,激励功率在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加,大河晶振,贴片晶振,FCX-06晶振,无源贴片
关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。小型数码石英晶振,2016小体积金属晶振,FCX-06晶振 JLX-5

RB-5

振荡频率测量:必须尽可能地测量安装在2016mm石英晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。大河晶振,贴片晶振,FCX-06晶振,无源贴片

探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过16M石英晶体谐振器测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

cptj

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多无源2016晶体测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）
