频率：8~60MHZ

尺寸：3.2*2.5mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

河エレテック的主力产品，水晶使用的电子元件（水晶设备），销售额的约90%以上。在水晶装置上也有几种类型，本公司生产的是水晶振动和水晶振荡器。其中业界独有的电子束的气密封装工法用橘色的类型（表面安装型）特化，小型便携式设备（手机、数码相机、手机游戏等）和近距离无线通信（蓝牙和无线LAN等），汽车电子和医疗机器等最先进3225晶振的领域集中在稳定的收入，确保了。同时，也作为开发的概念开发的概念，在产品的小型化中经常领导着业界的发展。
大河晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。低频8MHZ石英晶振,3.2*2.5mm金属贴片晶振,FCX-04C晶振 JLX-1

RB-1

大河晶振,贴片晶振,FCX-04C晶振,石英晶振,3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。低频8MHZ石英晶振,3.2*2.5mm金属贴片晶振,FCX-04C晶振

JLX-2

大河晶振	单位	FCX-04C晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±7ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF、6pF、7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

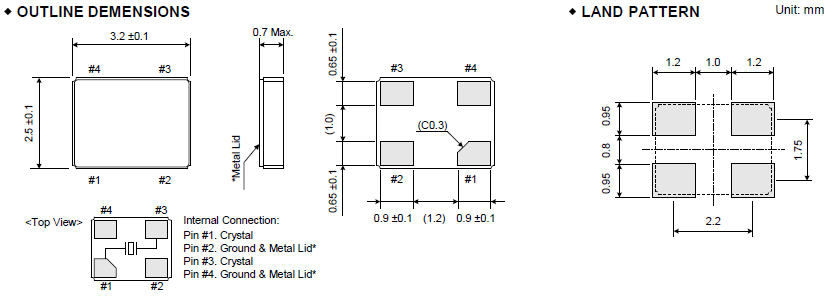

FCX-04C_3.2_2.5

JLX-4

每个封装类型的注意事项:大河晶振,贴片晶振,FCX-04C晶振,石英晶振
陶瓷包装进口晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振谐振器:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。（2）陶瓷封装贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。低频8MHZ石英晶振,3.2*2.5mm金属贴片晶振,FCX-04C晶振
（3）柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚晶振需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。 JLX-5

RB-5

驱动能力:驱动能力说明振荡晶体单元所需电功率，3225mm石英晶振其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。大河晶振,贴片晶振,FCX-04C晶振,石英晶振

sjzrhl_1

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制四脚SMD型3225晶振流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制3225金属面晶体电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

cptj11

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过3.2x2.5无源晶体振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）
