大河晶振,进口晶振,FCX-03晶振

频率：8.000~60.000MHz

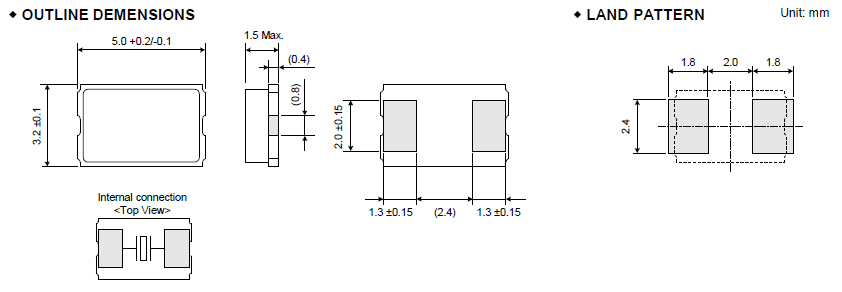

尺寸：5.0*3.2*1.5mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

订购热线：0755-27837162

晶振技术参数点击下载

河エレテック，水晶振动子，石英晶体振荡器为中心的电子设备制造商。自1949年开始抵抗器的制造以来，本公司一贯致力于充满魅力的装置的开发，以获得更高的客户满足的目标。产品阵容这件事，本公司“轻薄短小”和概念，谁都没做过的创造的DNA，生みつけ了。以来，本公司的主力产品从抵抗器到水晶制品的现在，也始终持续着对小型化的挑战。FCX-03晶振,大河5032mm二脚陶瓷面晶体,进口无源谐振器

JLX-1

大河晶振,进口晶振,FCX-03晶振,这是一款5032mm陶瓷面封装二脚位设计的石英晶体谐振器,温度特性是-40℃~+85℃,具有一定的耐高温特性,FCX-03晶振通过了欧盟的ROHS指令,因此是一款环保型晶体,深受广大客户群体的信赖.

JLX-2

RB-2

大河晶振	单位	FCX-03晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF、10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

FCX-03_5.0_1.5_

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管日本大河晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。大河晶振,进口晶振,FCX-03晶振
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存5032二脚晶振产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至FCX-03晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。FCX-03晶振,大河5032mm二脚陶瓷面晶体,进口无源谐振器
