爱普生晶振,SMD晶体,FC-255晶振,FC-255 32.7680K-A3
频率:32.768KHz

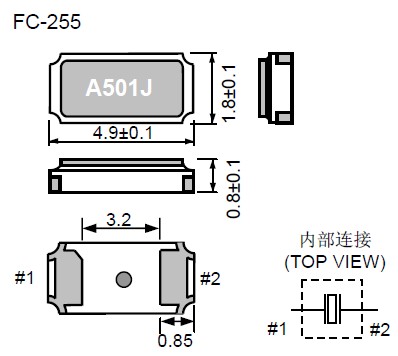

尺寸:4.9*1.8*0.8mm
EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生晶振以音叉型石英晶体谐振器,(32.768KHZ)系列出名,"FC-255 32.7680K-A3",目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.
爱普生晶振,SMD晶体,FC-255晶振,4918mm的晶体通常都是二脚黑色陶瓷面的外形,但却也是一颗压电石英晶体谐振器,32.768K的晶振频率使这款EPSON晶振产品走俏全球市场,最适合应用在移动通讯,蓝牙耳机,无线模块,智能家居,办公自动化设备等产品身上.32.768K二脚贴片晶体,陶瓷面石英谐振器,FC-255晶振,"FC-255 32.7680K-A3"
爱普生晶振 |
单位 |
FC-255晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF、12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。爱普生晶振,SMD晶体,FC-255晶振,"FC-255 32.7680K-A3"
辐射
暴露于辐射环境会导致FC-255无源晶振性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致石英晶振FC-255所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用爱普生石英晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。32.768K二脚贴片晶体,陶瓷面石英谐振器,FC-255晶振,"FC-255 32.7680K-A3"
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。32.768K二脚贴片晶体,陶瓷面石英谐振器,FC-255晶振,"FC-255 32.7680K-A3"
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。爱普生晶振,SMD晶体,FC-255晶振,"FC-255 32.7680K-A3"
此外,振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出
图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。
