爱普生晶振,进口晶振,FC-13A晶体,FC-13A 32.7680KA-A3

频率：32.768KHz

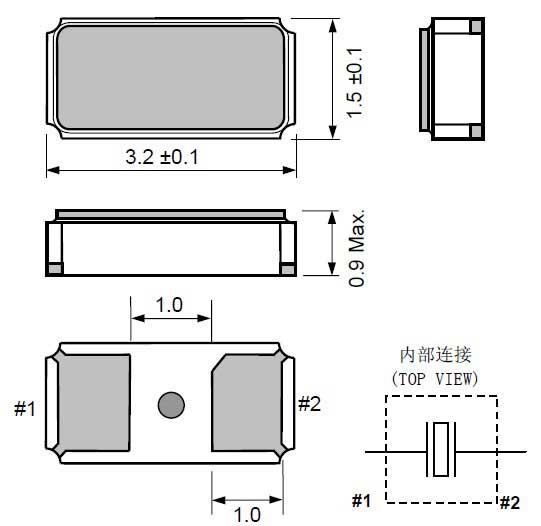

尺寸：3.2*1.5mm

型贴片石英晶振,"FC-13A 32.7680KA-A3"外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化.

订购热线：0755-27837162

晶振技术参数点击下载

EPSON爱普生晶振公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事晶体元件的厂商.

jlx-1

爱普生晶振,进口晶振,FC-13A晶体,"FC-13A 32.7680KA-A3",这款表面贴片型二脚石英晶体谐振器最大的优势就是体积小,尺寸只有3.2*1.5mm大小,可以为产品大大的减小电路板的占用空间,并且这款FC-13A晶体的精度高,可以耐高温,即使是在极其恶劣的情况下也可以保持振荡.

jlx-2

爱普生晶振	符号	FC-13A晶振	爱普生晶振基本信息对照表
Crystal标准频率	f_nom	32.768kHz
储存温度	T_stg	-55°C — +125°C	裸存
工作温度	T_use	-40°C — +85°C	爱普生晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW 需求,请联系我们金洛鑫电子
精度	f_— l	±20ppm、±30ppm、±50ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	9pF, 12.5pF	可按客户需求指定
串联电阻（ESR）	R₁	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10^-6 / year Max.	+25°C, 第一年

FC-13Acct

jlx-4

抗冲击
晶体产品可能会在某些条件下受到损坏。例如FA-13A晶体从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。爱普生晶振,进口晶振,FC-13A晶体,"FC-13A 32.7680KA-A3"
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解爱普生32.768K晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。FC-13A晶振,爱普生3215贴片型音叉晶振,二脚金属面石英晶体,"FC-13A 32.7680KA-A3"
静电
过高的静电可能会损坏32.768K进口晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

jlx-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。FC-13A晶振,爱普生3215贴片型音叉晶振,二脚金属面石英晶体,"FC-13A 32.7680KA-A3"
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。爱普生晶振,进口晶振,FC-13A晶体
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
