日本爱普生晶振FC-12M,X1A000061000800无源谐振器
频率：32.768KHZ
尺寸：2.0*1.2mm
日本爱普生晶振FC-12M,X1A000061000800无源谐振器是一款2012mm贴片型的32.768K晶振,SMD无源晶振,无源谐振器,无线设备晶振,网络应用,钟表专用,产品为频率32.768K,负载电容9pF,精度±20ppm,工作温度-40 to +85 °C,产品特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,爱普生晶振晶振产品本身可发挥优良的电气特性,具备良好的稳定性能,可满足无铅焊接的高温回流温度曲线要求.
X1A000061000800晶振参数表
| 项目 | 符号 | 规格说明 | 条件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 额定频率范围 | f_nom | 32.768kHz | 32kHz to 77.5kHz |
请联系我们以便获取其它可用 频率的相关信息 |
| 储存温度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作温度 | T_use | -40 °C to +85 °C | ||
| 激励功率 | DL | 0.5µW Max. | ||
| 频率公差（标准） | f_tol |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 µW 如需更严格的公差,请联系我们 | |
| 拐点温度 | Ti | +25 °C±5 °C | ||
| 频率温度系数 | B | -0.04 × 10-6/ °C2 Max | ||
| 负载电容 | CL | 12.5pF | 请与我们联系除了12.5 pF | |
| 串联电阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串联电容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路电容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 频率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | |

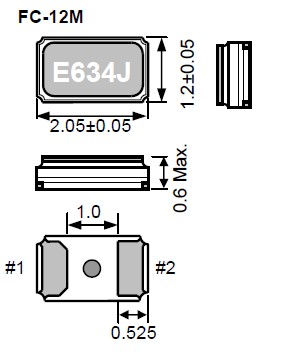

日本爱普生晶振FC-12M,X1A000061000800无源谐振器 尺寸图
X1A000061000800晶振 使用注意事项
超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 水晶振动子特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对32.768K系列晶体产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。日本爱普生晶振FC-12M,X1A000061000800无源谐振器.
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。日本爱普生晶振FC-12M,X1A000061000800无源谐振器.
| 品牌 | 编码 | 尺寸 | 型号 | 频率 | 负载 |
| EPSON爱普生 | X1A000061000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF |
| EPSON爱普生 | X1A000061000300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF |
| EPSON爱普生 | X1A000061000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 9 pF |
| EPSON爱普生 | X1A000061003000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 8 pF |
| EPSON爱普生 | X1A000061003200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 6.6 pF |
| EPSON爱普生 | X1A000021000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON爱普生 | X1A000021000700 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON爱普生 | X1A000021000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON爱普生 | X1A000021001000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON爱普生 | X1A000021001100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF |
| EPSON爱普生 | X1A000021001200 | 2012晶振 | FC-12M | 32.768kHz | 10 pF |
| EPSON爱普生 | X1A000021001300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON爱普生 | X1A000021001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON爱普生 | X1A000021001500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON爱普生 | X1A000021001600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
| EPSON爱普生 | X1A000061000600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
| EPSON爱普生 | X1A000061002400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF |
| EPSON爱普生 | X1A000061003500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF |
