爱普生晶振,贴片晶振,FC-12D晶体,FC-12D 32.7680KA-A3

频率：32.768KHz

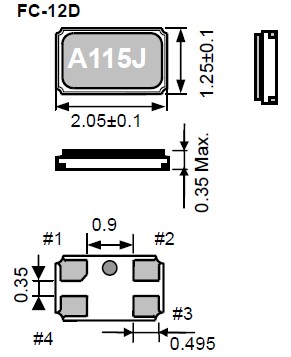

尺寸：2.05*1.2*0.35mm

工作温度:-55℃~+125℃

工作温度:-40℃~85℃

负载电容:12.5pF

2520mm体积的晶振,"FC-12D 32.7680KA-A3"可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声.

订购热线：0755-27837162

晶振技术参数点击下载

EPSONdhl

爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:1500人.主要从事压电石英晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅."FC-12D 32.7680KA-A3"

JLX-1

RB-1 爱普生晶振,贴片晶振,FC-12D晶体,"FC-12D 32.7680KA-A3",是来自日本进口品牌的一款2.0*1.2mm贴片晶体,厚度只有0.35mm,也许比一枚1元硬币还要小,标准的晶振频率是±20ppm,即使拥有这么小的体积,精准度却依然高,工作时的温度范围是-40℃~+85℃之间,负载电容从7pF到12.5pF可供选择,稳定性高,深得用户们的喜爱.2012四脚石英晶体,32.768K贴片谐振器,FC-12D晶振

JLX-2

爱普生晶振	单位	FC-12D晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.25μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

FC-12D

JLX-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触FC-12D晶振的表面。爱普生晶振,贴片晶振,FC-12D晶体,"FC-12D 32.7680KA-A3"
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致FC-12D贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。2012四脚石英晶体,32.768K贴片谐振器,FC-12D晶振,"FC-12D 32.7680KA-A3"
负载电容
振荡电路中负载电容的不同，可能导致32.768K爱普生贴片晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

JLX-5

RB-5

1、设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。2012四脚石英晶体,32.768K贴片谐振器,FC-12D晶振,"FC-12D 32.7680KA-A3"
