小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振,FA2016AS 19.2000MF12Y-AG3

当前位置：首页 » 石英晶振 » 爱普生晶振 » 爱普生晶振,贴片晶振,FA2016AS晶振,进口无源晶体,FA2016AS 19.2000MF12Y-AG3

prevnext

爱普生晶振,贴片晶振,FA2016AS晶振,进口无源晶体,FA2016AS 19.2000MF12Y-AG3

频率：26~54MHZ

尺寸：2.0*1.6mm

小体积贴片2016mm晶振,"FA2016AS 19.2000MF12Y-AG3"外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振
爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,"FA2016AS 19.2000MF12Y-AG3",石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

爱普生晶振,贴片晶振,FA2016AS晶振,进口无源晶体,"FA2016AS 19.2000MF12Y-AG3",智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振高精度晶片的抛光技术：进口贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。"FA2016AS 19.2000MF12Y-AG3",小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

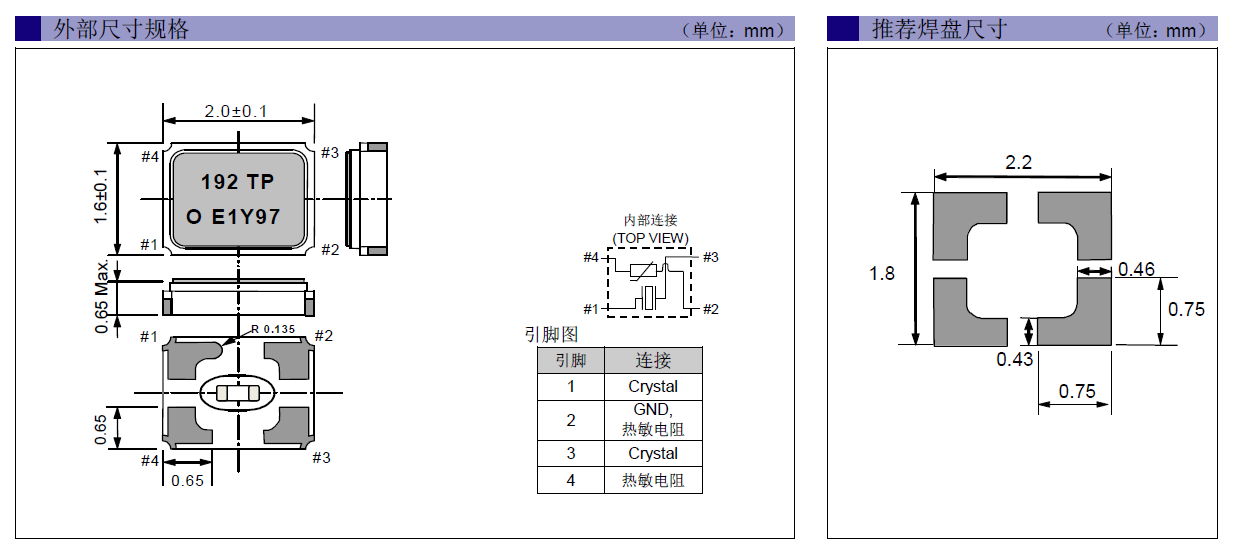

爱普生晶振	单位	FA2016AS晶振	石英晶振基本条件
标准频率	f_nom	26~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±12× 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1× 10-6 / year Max.	+25°C,第一年

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

无源晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。爱普生晶振,贴片晶振,FA2016AS晶振,进口无源晶体
所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英SMD晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振,"FA2016AS 19.2000MF12Y-AG3"

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过2016mm贴片晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.爱普生晶振,贴片晶振,FA2016AS晶振,进口无源晶体,"FA2016AS 19.2000MF12Y-AG3"

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振

1.振荡电路:"FA2016AS 19.2000MF12Y-AG3",晶体谐振器是无源元件，因此受到2016蓝牙晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在智能手机晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

小尺寸时钟基准晶体,高效率运作2016晶振,FA2016AS晶振
