百利通亚陶晶振,贴片晶振,F80800016晶振

频率：8MHZ

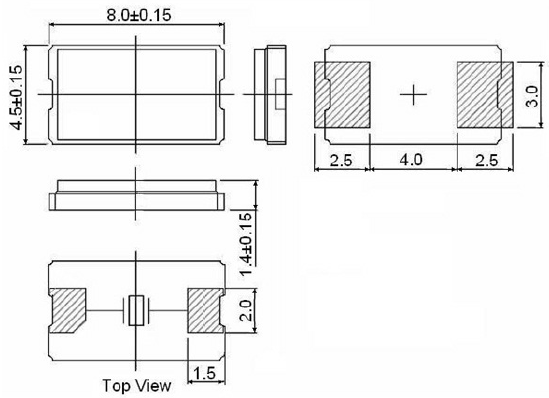

尺寸：8.0*4.5mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振 Diodes晶体公司总部及美洲销售办公室位于美国德州普拉诺 (Plano) 与加州米尔皮塔斯 (Milpitas)。设计、营销与工程中心位于普拉诺、米尔皮塔斯、台湾台北；台湾桃园市、台湾竹北市、英国曼彻斯特及德国纽豪斯 (Neuhaus)。Diodes 的晶圆生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室，包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑，并于世界各地设有支持办公室。8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振
该公司生产设施已达到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 认证的品质奖。Diodes 公司目前拥有 C-TPAT 认证。上述质量奖反映 Diodes 公司优异的品管技术，并进一步石英晶振提升我们在重视质量与一致性的 OEM 业者心目中最佳厂商的地位。产品聚焦于高成长终端用户设备市场，例如电视/卫星机顶盒、可携式 DVD 播放器、数据通讯设备、ADSL 调制解调器、电源供应器、医疗装置 (非维生装置/系统)、个人计算机与笔记本电脑、平面显示器、数字相机、手机、AC-DC 与 DC-DC 转换器、无线 802.11 LAN 存取点、无刷直流马达风扇、序列连接及汽车应用。

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

百利通亚陶晶振,贴片晶振,F80800016晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
晶振高频连续脉冲焊接技术:晶振捡漏：检查贴片晶振封焊后的产品是否有漏气现象（粗捡漏、细捡漏）3.7.1、粗捡漏：检查较大的漏气现象。细捡漏：检查较小的漏气现象。3.7.2、酒精捡漏：把晶振放置在酒精容器内加压，取出后对产品进行绝缘测试，判定是否漏气。一般用绝缘电阻测试法进行，要求直流电压 Vcc=100 V、绝缘电阻 RR≥500 MΩ。用于粗捡漏。3.7.3、气泡捡漏：把石英晶振放置在 FC-40 中，观察产品是否存在气泡现象。用于粗捡漏。3.7.4、氦捡漏：产品加压灌氦后，用氦捡漏仪进行捡漏。用于细捡漏。3.8、打印：在产品上印上标示。有油墨打印、激光打印。3.8.1、注意：产品频率、标准印字、特殊印字、部分产品打印前一定要确定产品频率。标签打印：标准标签打印、特殊标签打印。3.9、老化：对产品加以高温长时间老化，释放应力，暴露制造缺陷，据以提高出货可靠性。主要参数：老化温度、老化时间。

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

亚陶晶振	单位	F80800016晶振	石英晶振基本条件
标准频率	f_nom	8.000MHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-20°C~+70°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW~100μW
频率公差	f_— l	±50×10-6 (标准), ( ±50 ×10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn
频率温度特征	f_tem	±30~±50× 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

在工作中出现异常技术问题：这些SMD晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。百利通亚陶晶振,贴片晶振,F80800016晶振
我们从晶振使用输出无信号开始寻找相关问题。我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

振荡补偿:除非在振荡电路中8045贴片晶振提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。百利通亚陶晶振,贴片晶振,F80800016晶振

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过8045晶振振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振

振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，8045大体积晶振在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
角色的分量与参考值:在振荡电路的设计中，必须认识8045陶瓷面贴片晶振到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。8045大体型台产晶振,耐撞击陶瓷面谐振器,F80800016晶振
