ECS晶体,贴片晶振,ECX-64A晶振,无源贴片晶振

频率：8~100MHZ

尺寸：6.0*3.5mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

ECS，Inc.为了实现这一愿景，ECS，Inc.遵循我们的愿景，ECS，Inc.坚持创新为中心的企业文化，旨在促进和发展，最大限度地提高了我们满足不断变化的全球石英晶振电子市场需求的能力各无晶圆厂合作伙伴的创造力。商业应用，例如门口播音员，照明和水控制，安全和访问系统，门控制，远程激活，记分板，订购和寻呼系统汽车应用如遥控无钥匙进入和轮胎压力监测消费品如电子玩具，家居安全门，车库门开门，对讲机，气象站，灌溉控制器等医疗产品如患者呼叫和监控系统，障碍辅助设备，远程患者数据记录和实时无线监控设备。
ECS Inc.在美国拥有约50名员工，遍布全球15多个国家，拥有世界一流的营销，销售，分销，工程和客户服务团队，每天都在全球技术网络中工作，专注于为客户提供最佳的晶振应用解决方案。我们致力于以对社会和环境负责任的方式行事，并为我们当地和全球社区的细心周到的邻居。凭借这些特性，ECS，Inc.已经与北美顶尖的财富100强企业建立了合作关系，ECS，Inc.国际的成功取得了强劲的市场研究，合作伙伴创新和客户合作伙伴关系的支撑。

ECS晶体,贴片晶振,ECX-64A晶振,无源贴片晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振高精度晶片的抛光技术：SMD晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

CTS晶振	单位	ECX-64A晶振	石英晶振基本条件
标准频率	f_nom	8~100MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+70°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	7PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

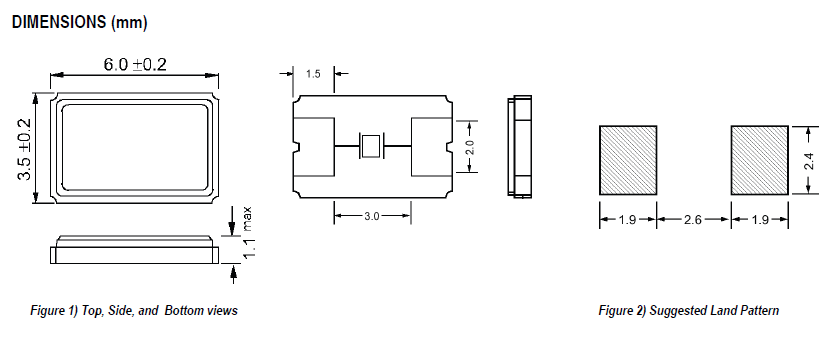

ecx-64a_ecx-64cr 6035

关于冲洗清洁音叉型晶振由于采用小型、薄型的车载晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。ECS晶体,贴片晶振,ECX-64A晶振,无源贴片晶振
在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。使用环境（温度和湿度）:请在规定的温度范围内使用石英小型晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率。负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过6035贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。ECS晶体,贴片晶振,ECX-64A晶振,无源贴片晶振

cptj_1

驱动能力:驱动能力说明6.0×3.5mm石英晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

sjzrhl_1

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过6035陶瓷面SMD晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

scbx_2

1.振荡电路:晶体谐振器是无源元件，因此受到陶瓷面6035晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
