二脚SMD陶瓷面晶振,5.0*3.2mm小体积晶体,ECX-53R晶振

当前位置：首页 » 贴片晶振 » ECScrystal晶振 » ECS晶体,贴片晶振,ECX-53R晶振,美国进口晶振

prevnext

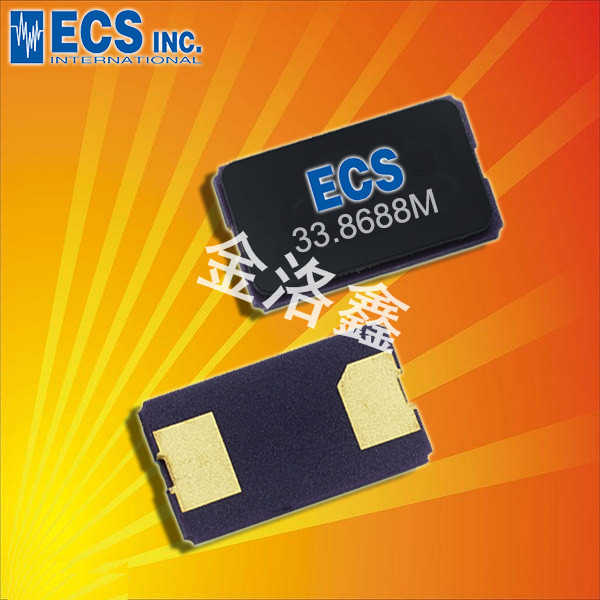

ECS晶体,贴片晶振,ECX-53R晶振,美国进口晶振

频率：8~150MHZ

尺寸：5.0*3.2mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

订购热线：0755-27837162

ECS晶体公司致力于走在最前沿，拥有各种先进的技术，使我们能够做到快速、高效地生产频率控制产品。作为我们对大会的承诺的一部分技术领先，ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作，优化生产能力和稳定性产品的设计。ECS,inc .完全承诺并支持RoHS指令，现在生产符合以下定义的符合要求的产品。我们的许多产品从一开始就与RoHS兼容。他们中的许多人符合下面的指导方针。通过无铅认证产品:铅(铅)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于欧盟所提议的所有适用的物质阈值。
ECS公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的。我们的全球支持工作力超过225家制造工厂，物流中心位于香港之内;韩国首尔;.烟台，中国，当然还有美国我们全球收入不报也不上市，由于其私人和专有所有权状态。作为一个在提供商支持整个市场达到超过$ 28亿美元的最高层次的全球晶振社区，你可以放心，您正在使用它的空间了“同类最佳”的频率控制供应商之一合作。我们拥有世界一流的营销，销售，分销，工程和客户服务团队，每天从事全球技术网络为我们的客户提供最佳的应用解决方案。

ECS晶体,贴片晶振,ECX-53R晶振,美国进口晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

CTS晶振	单位	ECX-53R晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

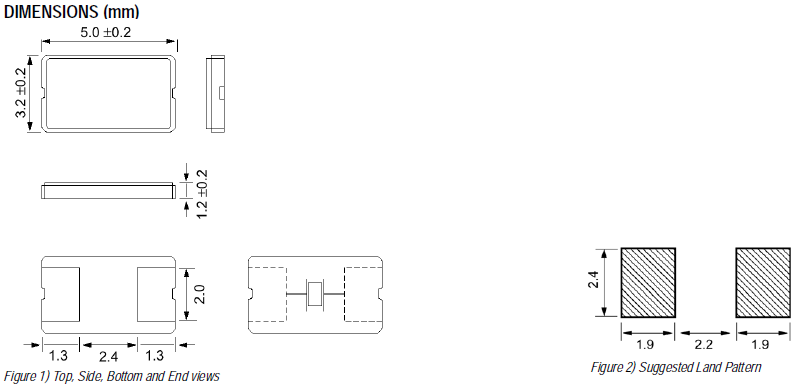

ecx-53r 5032

这些晶振知识介绍是指，陶瓷面晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ECS晶体,贴片晶振,ECX-53R晶振,美国进口晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试石英进口晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：

20180607084357

负载电容:如果振荡电路中负载电容的不同，可能导致5032SMD晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。ECS晶体,贴片晶振,ECX-53R晶振,美国进口晶振

sjzrhl_3

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过5032二脚晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

scbx_2

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用四脚贴片无源晶振正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过进口无源晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
