ECS晶体,贴片晶振,ECX-53BQ晶振,陶瓷谐振器
频率：10~40MHZ

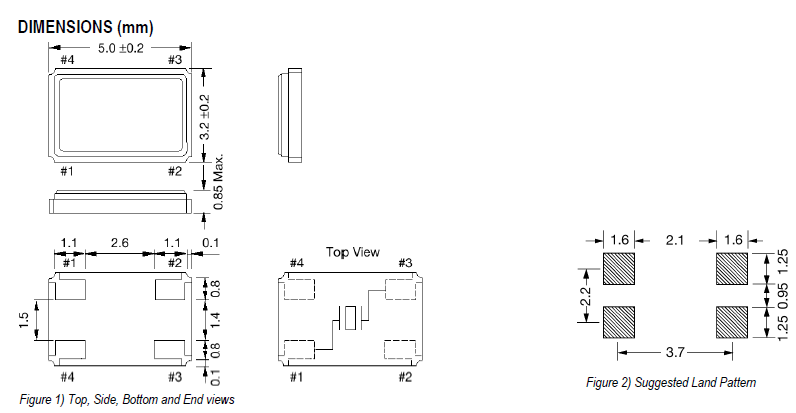

尺寸：5.0*3.2mm
ECS,inc .完全承诺并支持RoHS指令，现在生产符合以下定义的符合要求的产品。我们许多晶振产品从一开始就与RoHS兼容。他们中的许多人符合下面的指导方针。通过无铅认证产品:铅(铅)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于欧盟所提议的所有适用的物质阈值。国际生产各种电子元件。从圆柱形音叉晶体到高稳定性的烤炉控制振荡器，ECS,inc .提供最多行业中频率控制设备的综合。ECS公司的产品是通过全球子公司的供应链网络进行战略性的交付位于主要设计中心，客户合同制造子公司和主要市场。欧美进口无源晶振,5032M级4P晶振,ECX-53BQ晶振
ECS晶振公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的。我们的全球支持工作力超过225家制造工厂，物流中心位于香港之内;韩国首尔;.烟台，中国，当然还有美国我们全球收入不报也不上市，由于其私人和专有所有权状态。作为一个在提供商支持整个市场达到超过$ 28亿美元的最高层次的全球社区，你可以放心，您正在使用它的空间了“同类最佳”的频率控制供应商之一合作。我们拥有世界一流的营销，销售，分销，工程和客户服务团队，每天从事全球技术网络为我们的客户提供最佳的应用解决方案。
ECS晶体,贴片晶振,ECX-53BQ晶振,陶瓷谐振器,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。欧美进口无源晶振,5032M级4P晶振,ECX-53BQ晶振
|
单位 |
ECX-53BQ晶振 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
10~40MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C~+125°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±100× 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-20°C~+70°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
一般来说，微处理器的进口陶瓷晶振振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。 Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的共电路，但仅用于具有高电源电路。ECS晶体,贴片晶振,ECX-53BQ晶振,陶瓷谐振器
一个稳定的振荡电路需要的负电阻，其值应是无源SMD晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：欧美进口无源晶振,5032M级4P晶振,ECX-53BQ晶振
线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。如果进口石英晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。
测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过5032贴片晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.ECS晶体,贴片晶振,ECX-53BQ晶振,陶瓷谐振器
驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：四脚贴片无源晶振驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.
振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用5032无源晶振正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸陶瓷面贴片晶振测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
