ECS-122.8-20-7SX-TR晶振,陶瓷封装大体积晶振,ECX-3SX晶振

当前位置：首页 » 贴片晶振 » ECScrystal晶振 » ECS晶体,贴片晶振,ECX-3SX晶振

prevnext

ECS晶体,贴片晶振,ECX-3SX晶振

频率：3.570MHz~70.000MHz

尺寸：12.5*4.6*3.7mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

ECS-2

自1980年成立，在国际范围内开展业务已近35年，自成立以来超过3.0亿石英晶振元件的传递。ECS公司国际公司作为其唯一的使命，致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案，使电子世界变得更美好的先进产品之间的桥梁。公司的顶尖人才和技术，配合创新的产品开发理念，可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题。ECS晶体,贴片晶振,ECX-3SX晶振
ECS致力于走在最前沿，拥有各种先进的技术，使我们能够做到快速、高效地生产频率控制产品。作为我们对大会的承诺的一部分技术领先，ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作，优化生产能力和稳定性时钟晶振的设计。ECS，Inc.国际质量标准体现了卓越的商业实践和产品，通过无尽的承诺：满足和超越客户的期望，实现世界一流的客户满意度。

JLX-1

ECS-1

ECS晶体,贴片晶振,ECX-3SX晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应3.570MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.ECS-122.8-20-7SX-TR晶振,陶瓷封装大体积晶振,ECX-3SX晶振
ECS石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

JLX-2

RB-2

ECS晶振	单位	ECX-3SX晶振	石英晶振基本条件
标准频率	f_nom	3.570MHz~70.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C~+70°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10^-6/-10°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-10°C~+70°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

JLX-3

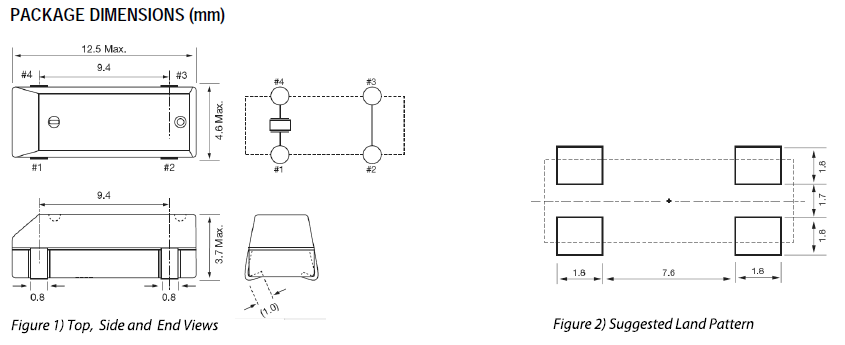

ecx-3sx 12.5_4.6

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，大体积贴片晶振特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对陶瓷壳无源晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用12.4*4.4mm压电石英晶体。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。ECS-122.8-20-7SX-TR晶振,陶瓷封装大体积晶振,ECX-3SX晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）ECS晶体,贴片晶振,ECX-3SX晶振
