ECS晶体,贴片晶振,ECX-34S晶振,进口无源晶振

频率：32.768KHZ

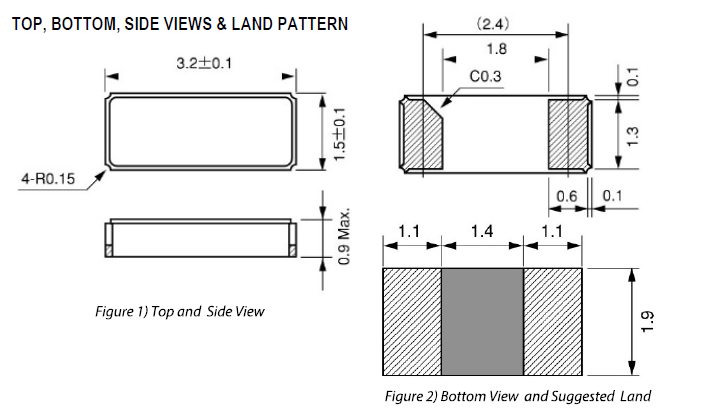

尺寸：3.2*1.5mm

二脚SMD金属面贴片晶振,表面金属封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

订购热线：0755-27837162

ECS公司的基石。这一驱动原则是通过客户，供应商和员工的协作，每次都做正确的事情，确保上级产品和服务，并赢得了ECS公司在创新，石英晶振产品质量和客户服务方面享有世界一流的声誉。凭借这些特性，ECS，Inc.已经与北美顶尖的财富100强企业建立了合作关系，ECS，Inc.国际的成功取得了强劲的市场研究，合作伙伴创新和客户合作伙伴关系的支撑。经验丰富的高级管理团队，经验超过150年;一个异乎寻常的广泛的客户群，避免暴露于任何一个客户，部门或应用程序;客户引领创新 - 保持领先于客户趋势和需求。
ECS，Inc.为了实现这一愿景，ECS，Inc.遵循我们的愿景，ECS，Inc.坚持创新为中心的企业文化，旨在促进和发展，最大限度地提高了我们满足不断变化的全球电子市场需求的能力各无晶圆厂合作伙伴的创造力。自1980年成立，在国际范围内开展业务已近35年，自成立以来超过3.0亿SMD晶振的传递。ECS公司国际公司作为其唯一的使命，致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案，使电子世界变得更美好的先进产品之间的桥梁。贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

ECS晶体,贴片晶振,ECX-34S晶振,进口无源晶振,32.768K晶体具备一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。
通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶体谐振器研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

ECS晶振	单位	ECX-34S晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	0.1~1.0μW Max.	推荐:0.1~1.0μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。ECS晶体,贴片晶振,ECX-34S晶振,进口无源晶振
10.操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。11.使用环境（温度和湿度）:请在规定的温度范围内使用石英贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器:激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 ,负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。

晶振产品使用每种产品时,请在无源进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

振荡补偿:除非在3215无源贴片晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。ECS晶体,贴片晶振,ECX-34S晶振,进口无源晶振

贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过32.768K进口谐振器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

贴片音叉型石英晶体,32.768两脚K级晶振,ECX-34S晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在钟用贴片式表晶基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。32.768K石英晶体（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
