ECS晶体,贴片晶振,ECX-34Q晶振,石英晶体谐振器

频率：32.768KHZ

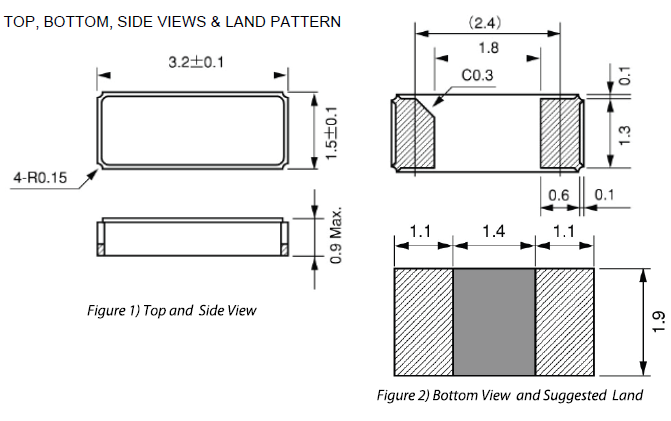

尺寸：3.2*1.5mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

ECS，Inc.为了实现这一愿景，ECS，Inc.遵循我们的愿景，ECS，Inc.坚持创新为中心的企业文化，旨在促进和发展，最大限度地提高了我们满足不断变化的全球电子市场需求的能力各无源晶振工厂合作伙伴的创造力。总部设在美国堪萨斯州的Olathe，ECS，Inc.我们有这个领先的解决方案。建立和维护世界上最先进的可靠和具有成本效益的产品。ECS，Inc.在股东，技术人员及其全球支持团队中的份额不断增长。经验丰富的高级管理团队，经验超过150年.KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振
ECS Inc.由一批优秀的技术和工程人员以及全球经验丰富的合作伙伴提供支持，我们的目标和使命是我们致力于提供最佳的Total在这个或任何行业的客户体验。公司的顶尖人才和技术，配合创新的产品开发理念，可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题。这些制造地点在ECS石英晶振公司的质量保证标准中占有最大份额，这些制造地点和大多数韩国。严格的质量管理认证从国际标准化组织ISO 9001/2008，ISOTS 16949，ISO 14001和符合AECQ标准的产品开始.

ECS晶体,贴片晶振,ECX-34Q晶振,石英晶体谐振器,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

ECS晶振	单位	ECX-34Q晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	0.1~0.5μW Max.	推荐:0.1~0.5μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。ECS晶体,贴片晶振,ECX-34Q晶振,石英晶体谐振器
所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将无源石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的陶瓷面石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

负载电容:如果振荡电路中负载电容的不同，可能导致32.768KHZ晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。ECS晶体,贴片晶振,ECX-34Q晶振,石英晶体谐振器

KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量32.768K无源晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

KHZ石英谐振器,3215mm音叉SMD表晶,ECX-34Q晶振

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在3215贴片晶振振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过32.768K石英贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
