ECS晶体,贴片晶振,ECX-33Q晶振,无源进口晶振

频率：12~40MHZ

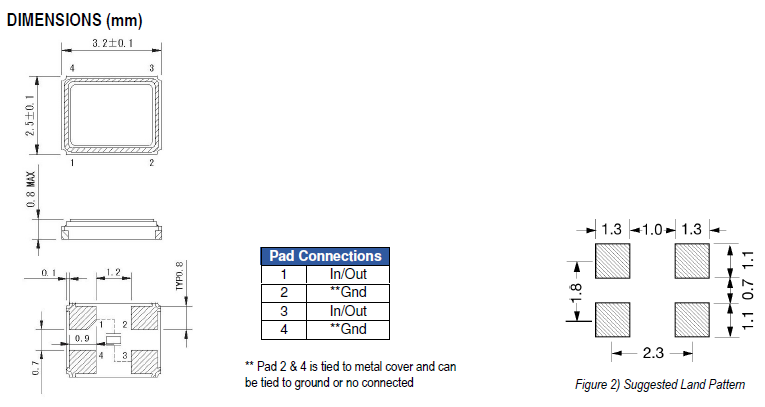

尺寸：3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

ECS公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的。ECS Inc.国际公司是一家私人控股公司，致力于进口晶振满足不断增长的全球高可靠性创新型频率控制设备需求。我们致力于以对社会和环境负责任的方式行事，并为我们当地和全球社区的细心周到的邻居。陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振
自1980年成立，在国际范围内开展业务已近35年，自成立以来超过3.0亿石英晶振频率控制元件的传递。ECS公司国际公司作为其唯一的使命，致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案，使电子世界变得更美好的先进产品之间的桥梁。

ECS晶体,贴片晶振,ECX-33Q晶振,无源进口晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若SMD晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

ECS晶振	单位	ECX-33Q晶振	石英晶振基本条件
标准频率	f_nom	12~40MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-55°C~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

晶振产品使用每种产品时,请在四脚石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 ECS晶体,贴片晶振,ECX-33Q晶振,无源进口晶振
机械振动的影响:当进口SMD晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英无源晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH,(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免小体积石英晶体谐振器该情况发生，请在电路设计时提供足够的负极电阻。ECS晶体,贴片晶振,ECX-33Q晶振,无源进口晶振

陶瓷封装MHZ晶振,4脚3225贴片谐振器,ECX-33Q晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在3225无源谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过3.2x2.5mm贴片晶体测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
