ECS晶体,贴片晶振,ECX-12Q晶振

频率：32.768KHz

尺寸：2.0*1.2*0.55mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

ECS-2

我们的全球支持工作力超过225家制造工厂，物流中心位于香港之内;韩国首尔;.烟台，中国，当然还有美国我们全球收入不报也不上市，由于其私人和专有所有权状态。总部设在美国堪萨斯州的Olathe，ECS，Inc.我们有这个领先的解决方案。建立和维护世界上最先进的可靠和具有成本效益的产品。所有晶振通过无铅认证产品:铅(铅)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于欧盟所提议的所有适用的物质阈值。ECS晶体,贴片晶振,ECX-12Q晶振
我们对ISO 9001 / 2008和qs - 9000认证的承诺使我们能够从选择材料到设计和制造，从测试到应用开发，从处理到包装，从客户服务到订单履行，每一步都提高了质量标准。我们采取的每一个步骤都与我们提供符合客户期望的频率控制设备的最终目标相合作。这就是零缺陷。我们的整个工程师团队、贴片晶振生产专家和客户护理人员都被强制和授权在每一个过程和交易中建立质量、可靠性和可靠性。

JLX-1

ECS-1

ECS晶体,贴片晶振,ECX-12Q晶振.小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
ECS贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而贴片石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。2012无源贴片晶振,32.768KHZ石英晶体,ECX-12Q晶振

JLX-2

ECS晶振	单位	ECX-12Q晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	0.1μW Max.	推荐:0.5μW
频率公差	f_— l	±20 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10^-6/-40°C~+125°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~+125°C, DL = 0.5μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

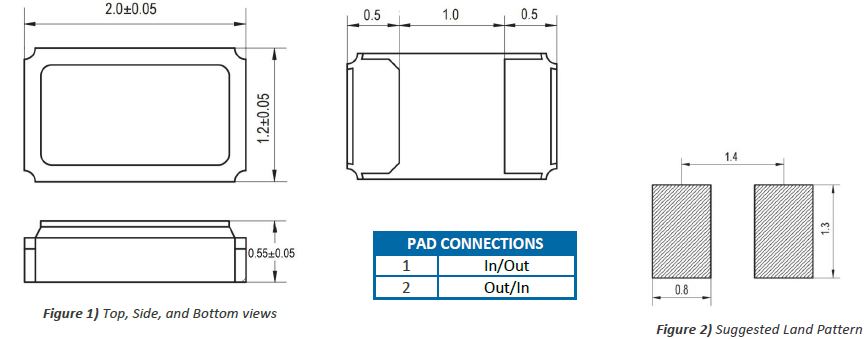

ECX-12Q 2012

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个进口晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。2012无源贴片晶振,32.768KHZ石英晶体,ECX-12Q晶振
撞击
虽然耐高温晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得小体积晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。ECS晶体,贴片晶振,ECX-12Q晶振

JLX-5

1、振荡电路
2012贴片晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。2012无源贴片晶振,32.768KHZ石英晶体,ECX-12Q晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在2012封装32.768KHZ晶振的案例（kHz频段），需要连接一个电阻10米。

cptj11

限制流入2.0x1.2mm无源晶振的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。ECS晶体,贴片晶振,ECX-12Q晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
