ECS晶体,石英晶振,ECS-3x9X晶振,圆柱晶振

频率：4~70MHZ

尺寸：9.0*3.2mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

自1980年成立，在国际范围内开展业务已近35年，自成立以来超过3.0亿石英晶振的传递。ECS公司国际公司作为其唯一的使命，致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案，使电子世界变得更美好的先进产品之间的桥梁。ECS，Inc.为了实现这一愿景，ECS，Inc.遵循我们的愿景，ECS，Inc.坚持创新为中心的企业文化，旨在促进和发展，最大限度地提高了我们满足不断变化的全球电子市场需求的能力各无晶圆厂合作伙伴的创造力。低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振
ECS晶体与世界各地的组织，几乎每个行业以及从各个规模，从创业公司到全球财富500强组织的业务。工业应用如监控，过程控制，RFID，库存跟踪，售货机监控，数据链接，条形码读取设备商业应用，例如门口播音员，照明和水控制，安全和访问系统，门控制，远程激活，记分板，订购和寻呼系统汽车应用如遥控无钥匙进入和轮胎压力监测消费品如电子玩具，家居安全门，车库门开门，对讲机，气象站，灌溉控制器等医疗产品如患者呼叫和监控系统，障碍辅助设备，远程患者数据记录和实时无线监控设备。网络，存储，4G BTS，毫微微蜂窝，视频，Sonet / SDH，服务器，电信和工业监控系统.

ECS晶体,石英晶振,ECS-3x9X晶振,圆柱晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
超小型、超低频进口石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

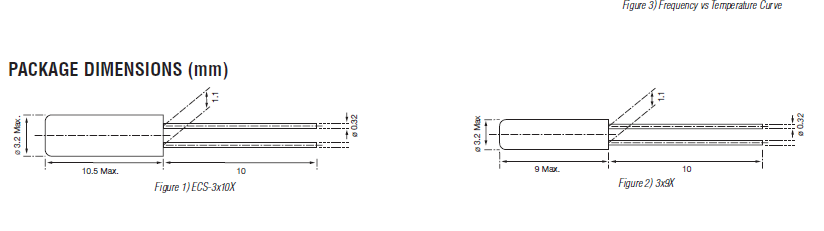

ECS晶振	单位	ECS-3x10X晶振	石英晶振基本条件
标准频率	f_nom	4~70MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	50~100μW Max.	推荐:50~100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

ECS-3x10X 3x9X

JLX-4

这些插件晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ECS晶体,石英晶振,ECS-3x9X晶振,圆柱晶振
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英进口晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英圆柱晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

低成本DIP石英晶振,3*9mm音叉谐振器,ECS-3x9X晶振

振荡频率测量:必须尽可能地测量安装在电路上的圆柱音叉晶振的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。ECS晶体,石英晶振,ECS-3x9X晶振,圆柱晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过3x9插件晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
