ECLIPTEK晶振,石英晶振,EA2025RA08-32.000M晶振
频率:32.000MHz

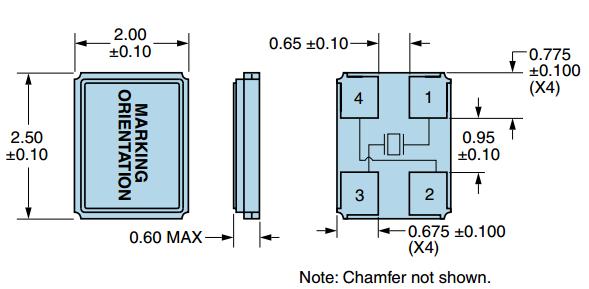

尺寸:2.5*2.0*0.6mm
ECLIPTEK晶振公司尽可能的采用无害的石英晶振, 晶体振荡器,有源晶振压电石英晶体元器件、压电石英晶体的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.为构建循环型社会做出贡献,致力于减少石英晶体,贴片晶振,有源晶体振荡器材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
根据需要,提高环境技术,材料和晶振晶体,温补晶振,石英振荡器产品的发展信息及环境管理活动的公开性.日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
ECLIPTEK晶振,石英晶振,EA2025RA08-32.000M晶振.超小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5*2.0*0.6mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
美国日蚀晶振高精密点胶技术:无源晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。2520晶体谐振器,32MHz贴片石英晶振,EA2025RA08-32.000M晶振
日蚀晶振 |
单位 |
EA2025RA08-32.000M晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~+85°C |
裸存 |
工作温度 |
T_use |
-0°C ~ +70°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~100μW |
频率公差 |
f_— l |
±10 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 × 10-6/-0°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-0°C~ +70°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英晶体谐振器产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。2520晶体谐振器,32MHz贴片石英晶振,EA2025RA08-32.000M晶振
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。ECLIPTEK晶振,石英晶振,EA2025RA08-32.000M晶振
设计振荡回路的注意事项
1.驱动能力
驱动能力说明进口SMD晶振所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。2520晶体谐振器,32MHz贴片石英晶振,EA2025RA08-32.000M晶振
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加2520谐振器振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同,可能导致2520贴片晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。ECLIPTEK晶振,石英晶振,EA2025RA08-32.000M晶振
频率和负载电容特征图器
振荡回路参数设置参考
