鸿星晶振,3225石英晶体,E3SB晶振
频率:10.000MHz~115.000MHz

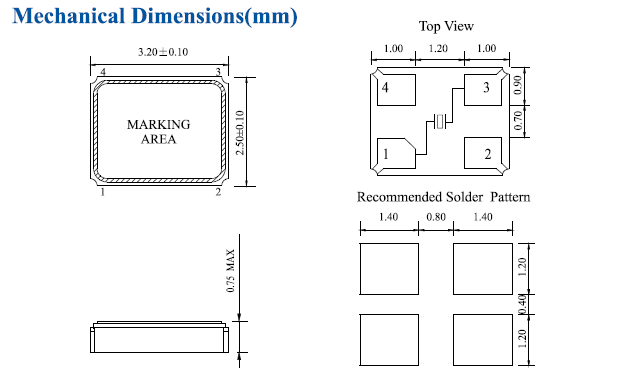

尺寸:3.2*2.5*0.75mm
鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进。Hosonic成立于1979年初,生产的电阻器和电容器,而转向注重石英晶体谐振器产品自第一液晶生产线在台湾设立1991。此后,公司扩大了其在中国大陆生产。因此鸿星建立有机学习成长的平台,激励跨单位团队合作的活动,要为更好的环境与产品不断的改善。金属壳四脚贴片晶体,进口3225石英晶振,E3SB晶振
在以人为本,充分尊重人性的理念上,我们以沟通来达成共识,以相互尊重维系组织和谐气氛,创造适性的工作环境,让鸿星成为一个高度凝聚力的大家庭。现在,鸿星拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地。自1979以来,我们一直致力于双直插封装(DIP)和表面贴装器件(SMD)贴片晶振的研究、设计、制造和销售。
鸿星晶振,3225石英晶体,E3SB晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,符合无铅标准,满足无铅焊接的回流温度曲线要求.
鸿星石英晶振的切型。采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率。
鸿星晶振 |
单位 |
E3SB晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
10.000MHZ~115.000MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~+125°C |
裸存 |
工作温度 |
T_use |
-30°C ~+85°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±10 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-30°C ~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
6pF~20pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
抗冲击
贴片晶振可能会在某些条件下受到损坏。例如3225贴片晶振从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。鸿星晶振,3225石英晶体,E3SB晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致金属壳四脚贴片晶体谐振器所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。金属壳四脚贴片晶体,进口3225石英晶振,E3SB晶振
静电
过高的静电可能会损坏鸿星3225晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。鸿星晶振,3225石英晶体,E3SB晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)金属壳四脚贴片晶体,进口3225石英晶振,E3SB晶振
3.测试电路
