ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

频率：14.7456MHZ

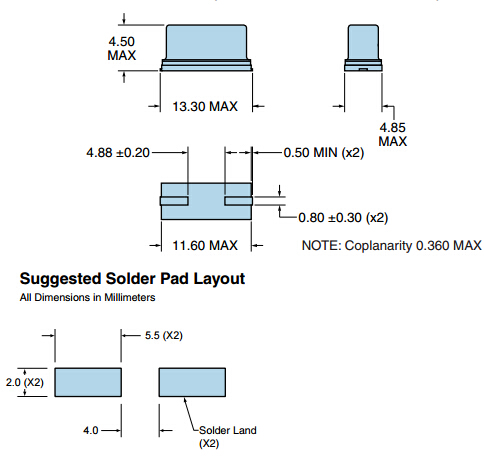

尺寸：13.3.*4.8mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

日蚀晶振集团环保基本理念：1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关SMD晶振环保法规.2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.4为构建循环型社会做出贡献,致力于减少石英晶体,贴片晶振,有源晶体振荡器材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体谐振器,贴片振荡器产品.对我们的有源晶振,压控振荡器,贴片晶振, 晶体谐振器、普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使进口石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。（生产现场应该有很多照片）3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调：使用真空镀膜原理，微调晶体谐振器的频率达到规定要求（标称值/目标值）。也有离子刻蚀法进行微调。49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

日蚀晶振	单位	E2SAA18-14.7456M TR晶振	石英晶振基本条件
标准频率	f_nom	14.7456MHz	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
工作温度	T_use		标准温度
激励功率	DL	50μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100× 10-6/-20°C ~ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中无源SMD晶振已建成的芯片组。（请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。一个稳定的振荡电路需要的负电阻，其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
例如，为了获得贴片晶体谐振器稳定的振荡电路中，IC的负电阻的值必须小于200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：线路连接的电阻（R）与晶体串联

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果进口贴片晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要SMD-49晶振连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。ECLIPTEK晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过49SMD封装晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

驱动能力:驱动能力说明低壳49SMD晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）,

49SMD金属假贴片晶振,E2SAA晶振,E2SAA18-14.7456M TR晶振

数码电子晶振测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
