KDS晶振,贴片晶振,DSX321SL晶振,SMD石英晶振

频率：13~60MHZ

尺寸：3.2*2.5mm

3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27837162

无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

日本大真空株式会社,天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.晶振应用产品的开发,在该地区的所有的生产业务,KDS集团,将促进对全球环保事业的承诺. 1:努力减少石英晶体谐振器有害物质的妥善管理,为客户提供环保产品. 2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作. 3:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动. 4:我会遵守我们的其他环境法律,标准,协议同意的要求. 5.进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系.6:著名的人将要从事的活动组及全体员工的环保政策给大家,我们将通过宣传活动,教育和培训工作,提高意识和环保意识. 7:我会公布的环境保育活动有关的信息.无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振
大真空晶振特点:适合应用一些高端产品,比如智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

KDS晶振,贴片晶振,DSX321SL晶振,SMD石英晶振,为什么越来越多的晶体企业都着手向汽车电子市场进军呢，然而汽车电子的要求也比科技数码产品高的多，特别是耐温这块，都有一定的要求值，比如：3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
无源晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

KDS晶振	符号	DSX321SL晶振	基本信息对照表
Crystal标准频率	f_nom	13~60MHz
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-40°C ~+85°C	KDS晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW需求,请联系我们金洛电子
精度	f_— l	±10,±20,±30,±50ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	8pF,10pF,12pF	可按客户需求指定
串联电阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

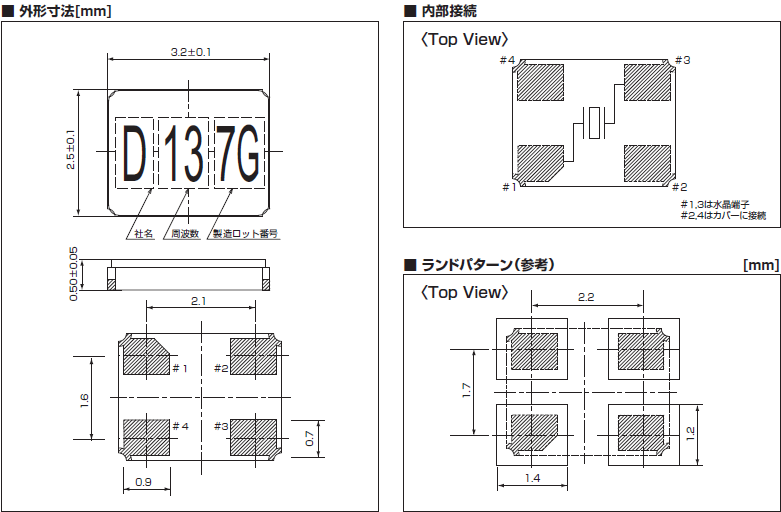

DSX321SL 3225

无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的进口晶体谐振器试用。试用晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：KDS晶振,贴片晶振,DSX321SL晶振,SMD石英晶振

20180607084508

晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下：一。的基频模式B应用。三次泛音模式的应用程序

20180607084523

下表显示升的匹配值，C由各种频率三次泛音模式石英晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。无线通讯贴片晶振,金属外壳3225晶振,DSX321SL晶振

20180607084536

负载电容：如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。3225贴片晶振电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。KDS晶振,贴片晶振,DSX321SL晶振,SMD石英晶振

sjzrhl_3

测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他：? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他：? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用32252石英晶体谐振器微型插槽，以观察波形。（请勿使用该探头的长接地线。）

scbx_2

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节进口3225晶振负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，无线电话石英晶体频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
