KDS晶振,贴片晶振,DSX221S晶振,日产无源晶振

频率：12~60MHMZ

尺寸：2.5*2.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

订购热线：0755-27837162

低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振

目前KDS本土工厂的产品主要向小尺寸方向发展,其最小量产尺寸为1612.KDS天津工厂现所生产的小型SMD晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能, KDS产品在业界属于高端产品,其应用偏向中高端市场. 接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振
KDS晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振

KDS晶振,贴片晶振,DSX221S晶振,日产无源晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
1.石英晶振生产工序主要有晶片清洗、被银、上架电胶、微调、封焊、捡漏、印字、老化、测试2、石英晶体谐振器晶片清洗：清除石英晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。fo：白片频率（腐蚀后频率）f1：蒸镀目标频率(晶体标称频率+1000PPM)被银机内部使用的标准频率为 5.000(或 6.000) MHz.被银后晶片上银子的厚度=(1670*n* /fo-1670*n/f1)*1000000厚度单位: ?全自动石英晶振晶片清洗技术：采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。

低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振

KDS晶振	符号	DSX221S晶振	基本信息对照表
Crystal标准频率	f_nom	16~60MHz
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-40°C ~+85°C	KDS晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW需求,请联系我们金洛电子
精度	f_— l	±10,±20,±30,±50ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	8pF,10pF,12pF	可按客户需求指定
串联电阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

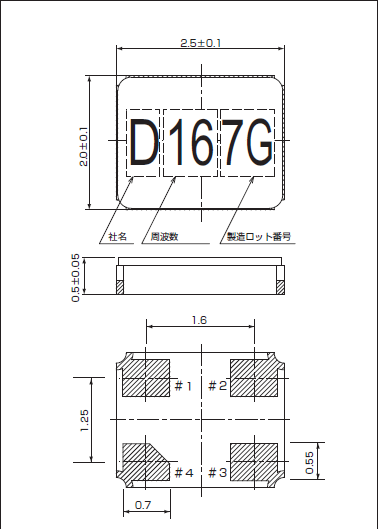

DSX221S 2520

低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振

这些2.5*2.0晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。KDS晶振,贴片晶振,DSX221S晶振,日产无源晶振
我们可以先使用示波器或者频率计数器来检查无源石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。
如果有下列情况发生，石英贴片晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：低消耗石英晶体谐振器,金属4脚2520贴片晶振,DSX221S晶振

20180607084357

测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他：? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当金属面2520晶振波形经过振荡器的放大器时，可同时进行测量。(3) 其他：? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。(请勿使用该探头的长接地线。)KDS晶振,贴片晶振,DSX221S晶振,日产无源晶振

2520mm石英晶体振荡电路的检查方法：振荡频率测量：必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于2520小体积SMD 晶体即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
