温补晶振,有源晶振,DSB535SC晶振

频率：10.000MHz~30.000MHz

尺寸：5.0*3.2*1.35mm

KDS温补晶振超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

订购热线：0755-27837162

晶振技术参数点击下载

kdshf

KDS石英晶振以优良的产品迅速占领了中国市场,KDS品牌以在国内电子元件中深入民心,KDS晶振以专业化系统在全国各地的工厂生产.KDS以高超的生产技术,一流的生产设备,KDS产品在业界属于高端产品,其应用偏向中高端市场. 接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能.DSB535SC晶振,5032mmTCXO振荡器,进口温度补偿晶体振荡器

jlx-1

温补晶振,有源晶振,DSB535SC晶振,是日本大真空株式会社TCXO系列产品中体积最大的一款,尺寸是5.0*3.2*1.35mm,晶振频率从10M~30M之间可供选择,最大的电源电压不超过3.3V,真正的节流省电实现低相噪,低电压,低功耗等优良电气特性.

jlx-2

温补晶振	标示	DSB535SC晶振	晶振基本信息对照表
标准范围	f0	10.000MHz～30.000MHz
電源電圧	Vcc	＋2.6V,＋2.8V,＋3.0V,＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±1.5ppm	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

jlx-3

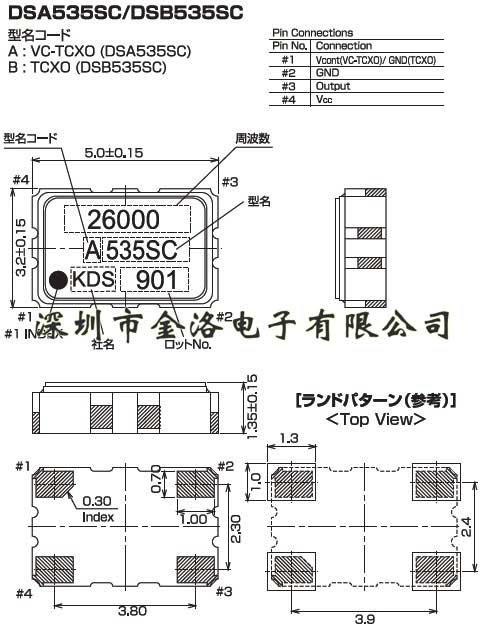

5032tcxo

jlx-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。温补晶振,有源晶振,DSB535SC晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。DSB535SC晶振,5032mmTCXO振荡器,进口温度补偿晶体振荡器
