京瓷晶振,贴片晶振,CX5032SB晶振,石英SMD晶振

频率：50~80MHZ

尺寸：4.9*3.1*0.7mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅。

订购热线：0755-27837162

京瓷集团的企业社会责任活动是基于京瓷的哲学，以作为其决策的原则“做正确的事，作为一个人类，“通过我们的京瓷进口晶振理念，我们努力推进我们的企业公民，建立利益相关者相互的信任关系，为可持续增长。同时，我们也为社会的健康发展作出贡献。京瓷的目标是建立一种企业文化，让每一位员工愉快地工作，培养出不同个人的独特才能。为此，京瓷从事各种活动，包括国际培训、促进当地工作人员管理职位、发展支持抚养儿童和照顾老年人的系统。
京瓷集团将有效率的使用自然资源和能源，以便从源头减少废物产生和排放。我们将在关注于晶振预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。京瓷晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

JLX-1

京瓷晶振,贴片晶振,CX5032SB晶振,石英SMD晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求。
京瓷电子通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重无源晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家京瓷电子的竞争力，使晶振厂家泰河电子在高频石英晶振的研发及生产领先于国内其它公司。

JLX-2

京瓷晶振	单位	CX5032SB晶振	石英晶振基本条件
标准频率	f_nom	50~80MHZ	标准频率
储存温度	T_stg	-30°C~+85°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~100μW
频率公差	f_— l	±10× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	12pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

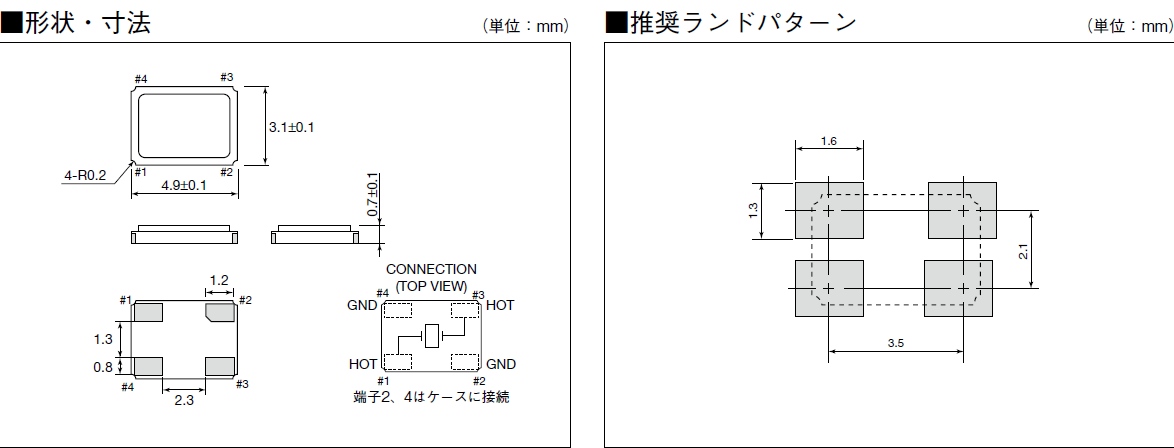

CX5032SB_5.0_3.2

JLX-4

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英四脚贴片无源晶振产品未撞击机器或其他电路板等。京瓷晶振,贴片晶振,CX5032SB晶振,石英SMD晶振
每个封装类型的注意事项：
陶瓷包装晶振与SON产品：在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振：在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶体谐振器时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

JLX-5

RB-5

振荡电路的检查方法：振荡频率测量,必须尽可能地测量安装在电路上的5032晶振谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。京瓷晶振,贴片晶振,CX5032SB晶振,石英SMD晶振
