Statek晶振,贴片晶振,CX4晶振,无源贴片晶振
频率:600KHZ~1.4MHZ

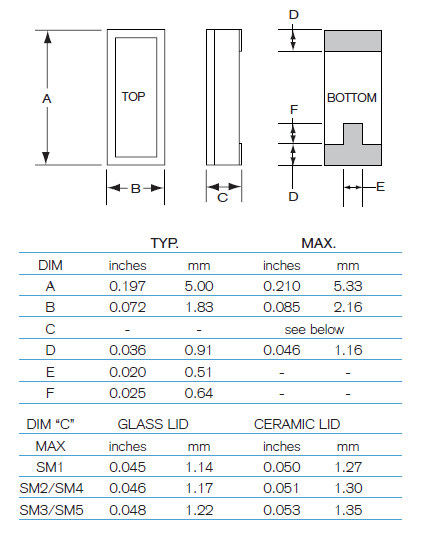

尺寸:5.33*1.83mm
在Statek,我们致力于您的项目的成功。我们高度知识渊博的研究和开发团队已经准备好帮助您在设计和开发的各个方面,在物理、化学、机械和电子工程等各种技术学科方面的专业知识。970年,Statek公司开创了石英晶振计时元件小型化技术,革新了频率控制行业。今天,Statek在设计和制造超微型石英晶体、振荡器和传感器方面延续了创新的传统。自成立以来,Statek一直是创新、服务和质量的代名词。所有产品都是在美国设计、制造和测试的。高精度陶瓷壳SMD晶体,5.33*1.83mm编带式晶振,CX4晶振
Statek晶振环境影响的最小化:遵照社会的期望,改进无源晶振我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.Statek晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
Statek晶振,贴片晶振,CX4晶振,无源贴片晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把SMD晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。高精度陶瓷壳SMD晶体,5.33*1.83mm编带式晶振,CX4晶振
STATEK晶振 |
单位 |
CX4晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
600KHZ~1.4MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~ +125°C |
裸存 |
工作温度 |
T_use |
-10°C ~+125°C |
标准温度 |
激励功率 |
DL |
3μW Max. |
推荐:3μW |
频率公差 |
f_— l |
±500 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-55°C ~ +200°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-55°C — +200°C, DL = 100μW |
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。Statek晶振,贴片晶振,CX4晶振,无源贴片晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的无源石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
超声波清洗(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。(3)请勿清洗开启式晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。高精度陶瓷壳SMD晶体,5.33*1.83mm编带式晶振,CX4晶振
测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过千赫兹晶振振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).Statek晶振,贴片晶振,CX4晶振,无源贴片晶振
1.振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。贴片无源晶振的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在5018石英晶体谐振器振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过陶瓷二脚贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。
