京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器
频率：16MHZ
尺寸：3.2*2.5mm
京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器,Kyocera晶振,无源晶振,SMD晶振,石英水晶振动子,石英贴片晶振,石英晶体,型号CX3225SB,编码CX3225SB16000D0GZJC1是一款金属面贴片型的音叉晶振,尺寸为3225mm.频率为16MHZ,工作温度-25°C~85°C,具备良好的稳定性能,适合用于数字家电,普通民用设备,汽车电子,移动通信、蓝牙,无线局域网等领域.小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,CX3225SB14745H0KPQCC产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器

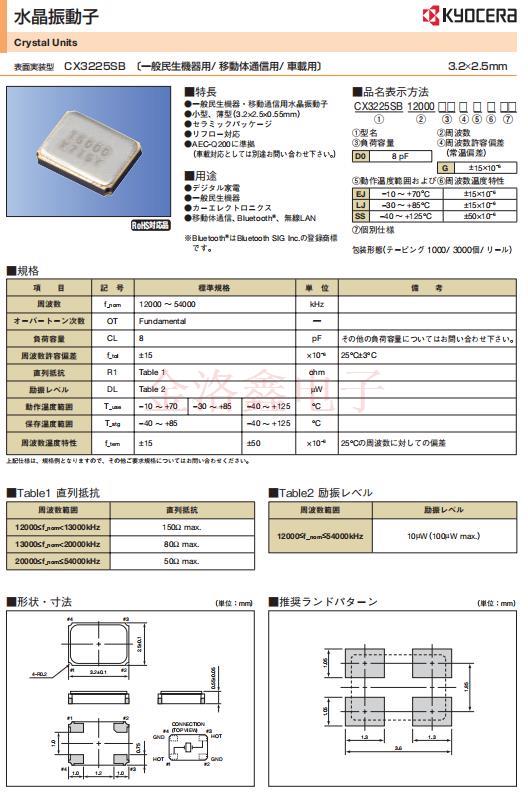

CX3225SB16000D0GZJC1晶振 参数表
|
京瓷晶振 |
单位 |
CX3225SB晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C~+150°C |
裸存 |
|
工作温度 |
T_use |
-25°C~+85°C |
标准温度 |
|
激励功率 |
DL |
10μW Max. |
推荐:10μW~100μW |
|
频率公差 |
f_— l |
±50× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±15× 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-30°C~+85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |

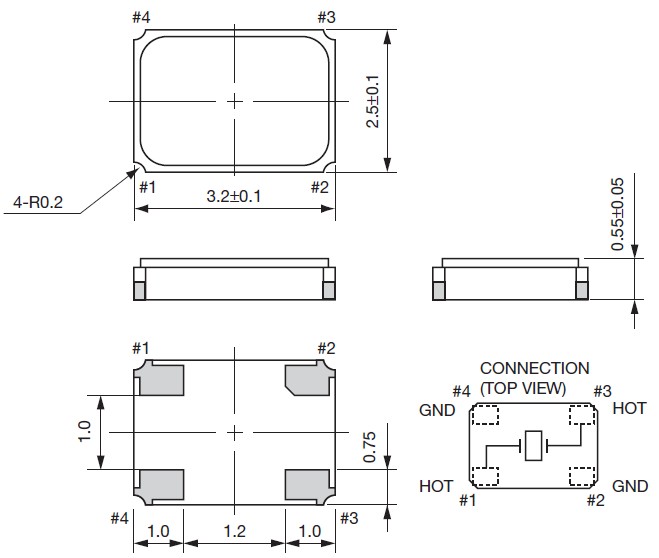

京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器 尺寸图
CX3225SB16000D0GZJC1晶振 使用注意事项
耐焊性
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器
PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:
(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。京瓷晶振CX3225SB,CX3225SB16000D0GZJC1石英谐振器
| 京瓷晶振 原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000D0GZJC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB14745H0KPQCC | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 14.745MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB12000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 12MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB16000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 16MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB24000H0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 24MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
| CX3225SB32000D0PSTC1 | AVX Corp/Kyocera Corp | CX3225SB, Kyocera | MHz Crystal | 32MHz |
