京瓷晶振,贴片晶振,CX1612SB晶振,石英晶振

频率：26000~60000KHZ

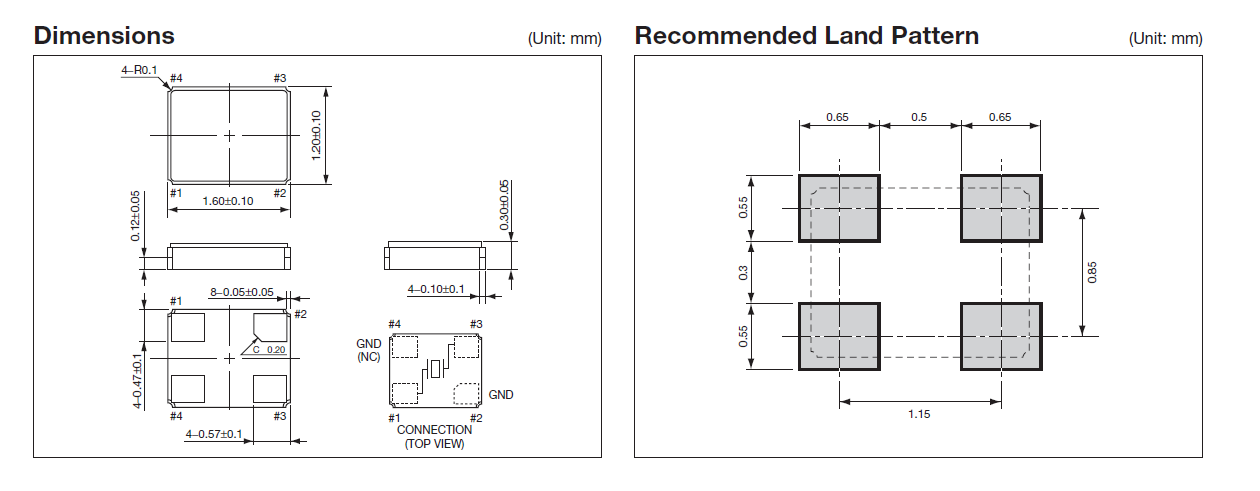

尺寸：1.6*1.2mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体，石英晶振,有源晶振,压控石英晶体振荡器等器件，他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”，它由象征追求更广阔的领域，展翅面向未来的企业商标和企业标识构成。1982年10月，公司由“京都陶瓷株式会社”变更为“s京瓷株式会社”之际，便开始启用这一标识。作为象征性标记的颜色，选择了富有热情和挑战意味的红色。
京瓷晶振为了人类和社会的进步与发展以独创性和高品质，不断创造新价值。为此追求事物的本质，力求提高品质以自身的技术、视角，开拓适应时代和市场需求的价值。同时在开展各项事业时，以“创造超出顾客期望值的价值”为信念，承诺“带来感动和欢喜的表现（技术、品质和适应能力）”. 金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

京瓷晶振,贴片晶振,CX1612SB晶振,石英晶振,1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若进口石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

京瓷晶振	单位	CX1612SB晶振	石英晶振基本条件
标准频率	f_nom	26000~60000KHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C~+70°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~100μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了无源石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。京瓷晶振,贴片晶振,CX1612SB晶振,石英晶振
所有产品的共同点:1：抗冲击:抗冲击是指KHZ晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振
4：粘合剂:请勿使用可能导致贴片封装晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

驱动能力:驱动能力说明1612贴片晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且Re=R1（1+Co/CL）.京瓷晶振,贴片晶振,CX1612SB晶振,石英晶振

金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过贴片型石英晶体谐振器振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

金属面超小型SMD晶振,千赫兹1.6*1.2mm晶体,CX1612SB晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在1612mm谐振器振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在贴片晶振1612振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
