希华晶振,贴片晶振,CSX-5032晶振,进口无源谐振器

频率：9.8~40MHZ

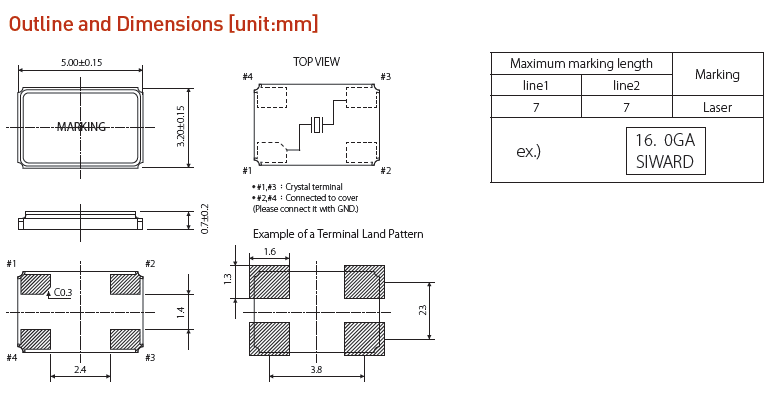

尺寸：5.0*3.2*0.7

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

希华晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念，执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著，不仅符合国内环保、劳安法令要求，同时也能达到国际环保、安全卫生标准。2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振
劳工职业安全卫生议题近年成为世界各国及企业关注焦点，如何做到‘降低晶振职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向，公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证，提供劳工符合系统要求的安全卫生工作环境。本公司于99年起展开“健康活力年、快乐一整年”活动计划，推行健康检查、体能检测、饮食改变、适度体能活动、健康教育讲座等活动办理，改善员工身心健康，提升员工生产力、工作意愿及整体的工作表现，促进劳资和谐、强化公司竞争力、创造企业最大的人力资产。配合台中县卫生局99年度职场推动全国健康职场自主认证计划，经卫生署评核通过健康促进及烟害防制认证职场，荣获全国绩优-活力跃动奖职场奖项。

希华晶振,贴片晶振,CSX-5032晶振,进口无源谐振器,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。石英晶振离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内.进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

希华晶振	单位	CSX-5032晶振	石英晶振基本条件
标准频率	f_nom	13MHz~20MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±10~±20~±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

下表显示升的匹配值，C由各种频率三次泛音模式,希华晶振,贴片晶振,CSX-5032晶振,进口无源谐振器

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

贴片 石英晶振频率输出是目标频率的三倍:这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。
6-1。请参照资料2.也可以提高终端进口石英晶振电容解决方案，然后检查波形幅度是否得到改善。7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。7-2。如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。7-3。如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。
7-4。请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变贴片谐振器周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加5032贴片晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。希华晶振,贴片晶振,CSX-5032晶振,进口无源谐振器

进口金属表面晶振,5032四脚石英晶体,CSX-5032晶振

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过5032mm贴片石英晶体振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

振荡频率测量:必须尽可能地测量安装在5.0x3.2mm石英晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过5032贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
