希华晶振,贴片晶振,CSX-1612晶振,进口贴片晶体

频率：26~40MHZ

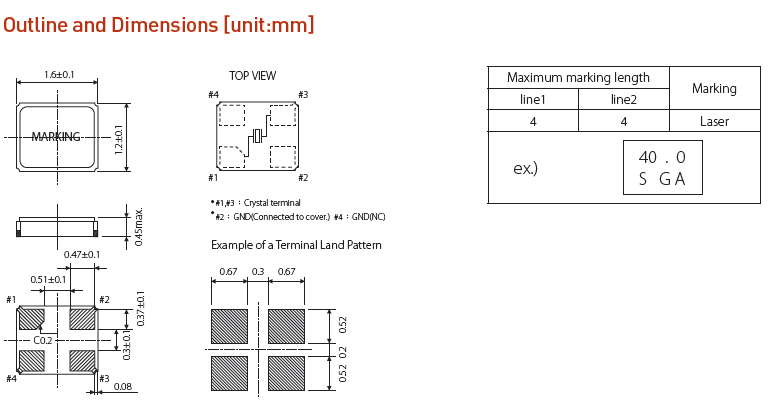

尺寸：1.6*1.2*0.45mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振

希华晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的晶振理念，执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著，不仅符合国内环保、劳安法令要求，同时也能达到国际环保、安全卫生标准。2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振
希华晶体科技成立于1988年，专精于石英晶振频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品，透过最佳团队组合及先进之生产技术，建立完整的产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等，以健全的供应炼系统，为客户提供全方位的服务。产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。

希华晶振,贴片晶振,CSX-1612晶振,进口贴片晶体,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振

进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振

希华晶振	单位	CSX-1612晶振	石英晶振基本条件
标准频率	f_nom	26MHz~40MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50,±100 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	8PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振

进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振每个封装类型的注意事项:(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英SMD晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。希华晶振,贴片晶振,CSX-1612晶振,进口贴片晶体

（2）陶瓷封装台产贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振
（3）柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当无源石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

进口石英晶体谐振器,1612mm超小尺寸晶振,CSX-1612晶振

振荡频率测量:必须尽可能地测量安装在进口晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。希华晶振,贴片晶振,CSX-1612晶振,进口贴片晶体
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入金属面4P石英晶振振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
