Raltron晶振,石英晶振,C-SMD晶振,插件晶振

频率：8~200MHZ

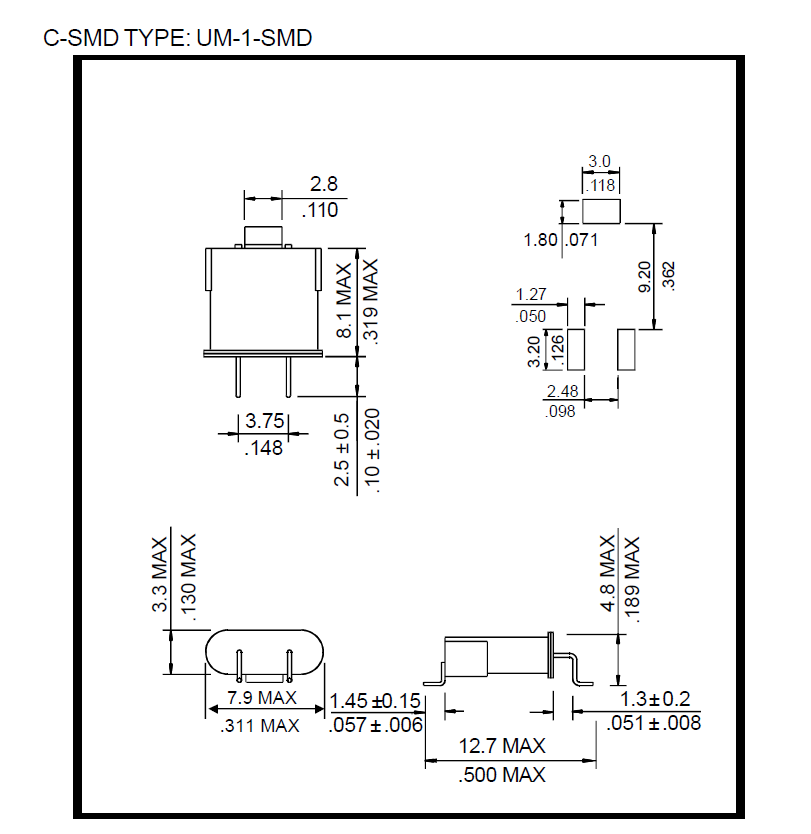

尺寸：8.1*7.9mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Raltron通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处，战略地位于主要客户附近和市场。该公司的产品由几家大型全球经销商分销目录房屋以及区域经销商处理具体的市场。为了满足快速增长的无线应用市场的需求，Raltron也将其定位作为一个完整的解决方案供应商，在其音叉晶体和振荡器中添加SAW器件和LTCC滤波器发行。该公司还为同一市场开发了完整的天线产品系列。弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振
Raltron公司正在其迈阿密，佛罗里达州开发和制造精密振荡器。设施，而简单的石英水晶谐振器，时钟振荡器和滤波器以及天线在位于的几个设施中生产中国。该公司正从香港物流枢纽运送全球产品。Raltron积极追求领先的晶体和振荡器技术，专注于会议客户的需求。这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用。 Raltron产品具有精确的频率容稳定性好，频率范围宽，封装更小，相位噪声低，抖动小等优点，最重要的是，他们以非常有竞争力的成本满足或超越客户的规格。

Raltron晶振,石英晶振,C-SMD晶振,插件晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
无源晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

Raltron晶振	单位	C-SMD晶振	石英晶振基本条件
标准频率	f_nom	8.000MHz~200.000MHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C~+105°C	标准温度
激励功率	DL	100~500μW Max.	推荐:100~500μW
频率公差	f_— l	±5~±25×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±3~±10×10-6/-10°C~+60°C	超出标准的规格请联系我们.
负载电容	CL	10pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C~+60°C, DL=100μW
频率老化	f_age	±3×10-6/year Max.	+25°C,第一年

弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

机械振动的影响:DIP晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 Raltron晶振,石英晶振,C-SMD晶振,插件晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于到导脚晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些进口石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

振荡补偿:除非在石英谐振器振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。Raltron晶振,石英晶振,C-SMD晶振,插件晶振

弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过49U插件石英晶体振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

弯脚插件石英谐振器,8.1*7.9mm二脚无源晶体,C-SMD晶振

振荡频率测量:必须尽可能地测量安装在插件石英晶体电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过49U石英晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
