ECS晶振,CSM-9晶振,无源晶振
频率：4M~50MHZ

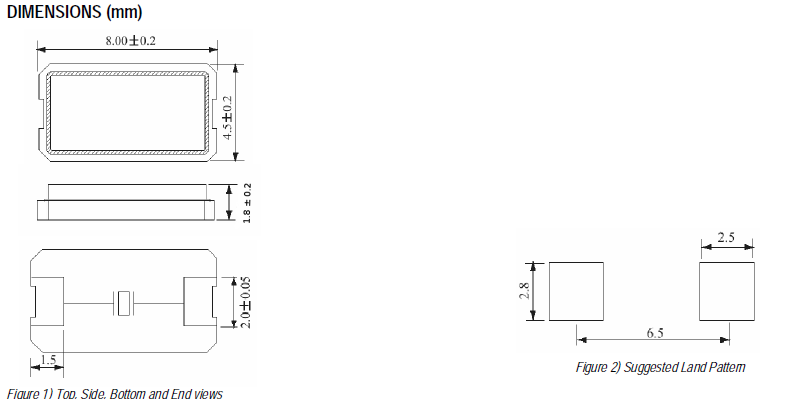

尺寸：8.0x4.5mm
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
ECS晶振,CSM-9晶振,无源晶振公司成立于1980年，是世界上最知名、经验最丰富的频率控制管理产品制造商之一。
我们对ISO 9001 / 2008和qs - 9000认证的承诺使我们能够从选择材料到设计和制造，从测试到应用开发，从处理到包装，从客户服务到订单履行，每一步都提高了质量标准。我们采取的每一个步骤都与我们提供符合客户期望的频率控制设备的最终目标相合作。这就是零缺陷。我们的整个工程师团队、生产专家和客户护理人员都被强制和授权在每一个过程和交易中建立质量、可靠性和可靠性.
我们的ECS晶体质量保证标准保证了优质产品的一致性。制造是在干净的房间环境中进行的，有先进的机器人控制的装配机器人。质量保证是每个团队成员的一部分。它是一个持续的缺陷预防和过程改进程序…每一次工作职能…每天…所以客户对ECS,inc . c组件感到满意…每一次。
ECS致力于走在最前沿，拥有各种先进的技术，使我们能够做到快速、高效地生产频率控制产品。作为我们对大会的承诺的一部分技术领先，ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作，优化生产能力和稳定性产品的设计。
|
ECS晶振 |
单位 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
4M~50MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶振无法产生振荡和/或非正常工作。
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不 必要的高温度。
有关SMD产品的回流焊焊接温度描述，请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。ECS晶振,CSM-9晶振,无源晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
1. 驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。
2. 振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
3. 负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
