ECS晶振,贴片晶振,CSM-8M晶振

频率:6M~100MHZ

尺寸:7.0x5.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27837162
QQ咨询 点击这里给我发消息

ECS-2

JLX-1

ECS晶振,贴片晶振,CSM-8M晶振,ECS公司国际团队成员都来自其股东无与伦比的经验,技术人员和全球支持团队。ECS的公司增长一直在非常坚实的基础,将继续让我们现在也成长为未来建造的。
我们致力于以对社会和环境负责任的方式行事,并为我们当地和全球社区的细心周到的邻居。
自1980年成立,在国际范围内开展业务已近35年,自成立以来超过3.0亿频率控制元件的传递。ECS公司国际公司作为其唯一的使命,致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案,使电子世界变得更美好的先进产品之间的桥梁。

ECS Inc.国际公司是一家私人控股公司,致力于满足不断增长的全球高可靠性创新型频率控制设备需求。
ECS石英晶振公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的。
我们的全球支持工作力超过225家制造工厂,物流中心位于香港之内;韩国首尔;.烟台,中国,当然还有美国我们全球收入不报也不上市,由于其私人和专有所有权状态。

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
JLX-2

ECS晶振

单位

CSM-8M晶振

石英晶振基本条件

标准频率

f_nom

6M~100MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

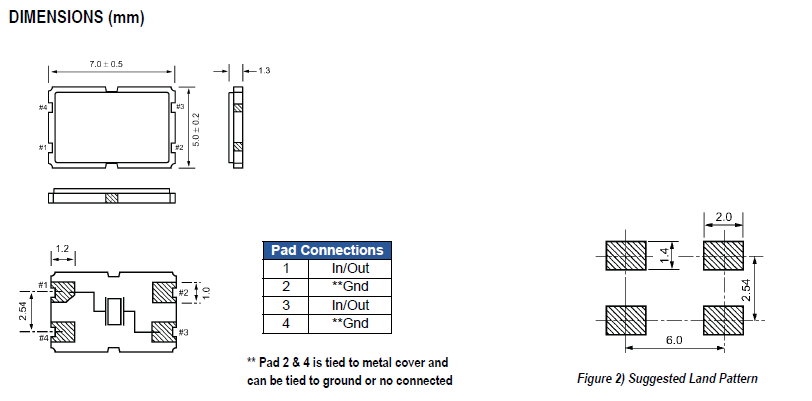

csm-8mr 7050

JLX-4

   所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作。

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。

有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。

清洗

   关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。

若要进行超声波清洗,必须事先根据实际使用状态进行确认。

  撞击

  虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。

JLX-5

振荡电路的检查方法

振荡频率测量

必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,

使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,

我们的目标是通过限制测量工具对振荡电路本身的影响来测量。

有三种频率测量模式,如下面的图所示(图)。2, 34)。最

精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路。

探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。

逆变器进入下一阶段。

探针不影响图3,因为在IC上测量缓冲器输出(1/11/2等)。

4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。

输出点之间的电容(3 pF以下XTAL终端IC)和探针。ECS晶振,贴片晶振,CSM-8M晶振

然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于

即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,振荡频率与测量点不同。

1。测量缓冲输出

2。振荡级输出测量

.通过电容器测量振荡级输出

cptj_1

5示出以上1-3个测量点和所测量的

除缓冲器输出外,振荡频率较低。

JLX-6
