西铁城晶振,石英晶振,CMR310T晶振,音叉石英晶体

频率：3.5~4.0MHZ

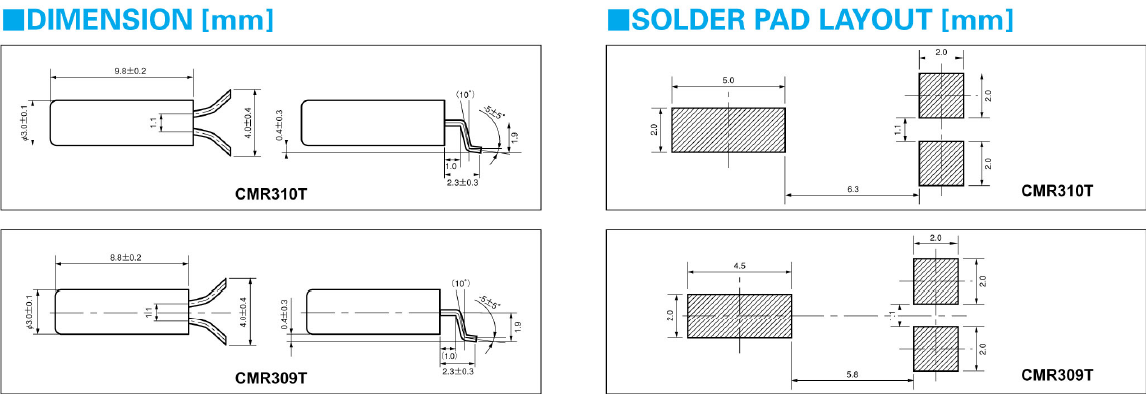

尺寸：10*3mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-27837162

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振
西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。西铁城精密装置发挥能力的领域是，小型精密高精度?高精度被要求的功能零部件领域。并且，通过多年建立的独自的技术，不断地提供高附加价值的微设备产品。利用钟表的制作的小型精密零部件的金属加工技术，从工程设计到加工、组装、功能测试过程中的生产线和本公司制造加工机的独自开发，长期供给着小型、高精度的零部件。

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

西铁城晶振,石英晶振,CMR310T晶振,音叉石英晶体,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求。
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆柱晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

西铁城晶振	单位	CMR310T晶振	石英晶振基本条件
标准频率	f_nom	3.5~4.0MHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20× 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	18.0pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL =1.0μW
频率老化	f_age	±5× 10-6 /year Max.	+25°C,第一年

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种音叉型晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。西铁城晶振,石英晶振,CMR310T晶振,音叉石英晶体
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管弯脚晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体谐振器产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

此外，振荡频率与测量点不同。1。测量10*3mm圆柱晶振缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。西铁城晶振,石英晶振,CMR310T晶振,音叉石英晶体

引脚型晶体谐振器,音叉型圆柱DIP晶振,CMR310T晶振

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在MHZ进口插件石英晶振（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力:适当的控制电阻值（RD）取决于插件晶体的类型，频带和设备的价值。电容（C1C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
