Golledge晶振,音叉晶体,CM8V晶振

频率：32.768KHz

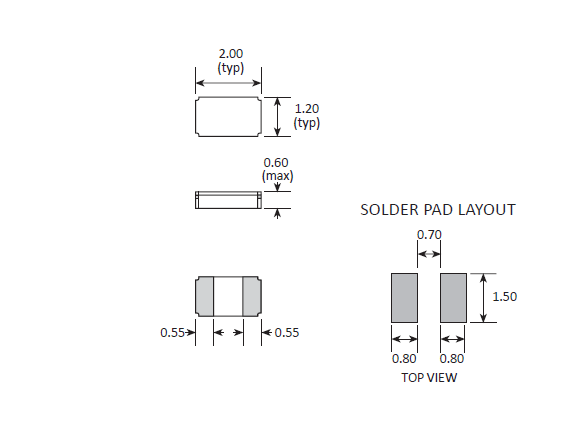

尺寸：2.0*1.2*0.6mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

订购热线：0755-27837162

GOLL-1

Golledge通过BSI质量保证认证符合BS EN ISO 9001：2015标准。 BSI是世界领先的认证机构之一。自从我们在1996年BS EN ISO 9002：1994的原始认证以来，每一次评估都显示出一个干净的健康状况，没有不合格。作为世界领先的供应商，Golledge非常了解我们的责任，确保我们的产品免受危险材料和非常关注的物质的影响，所有石英晶体组件材料均由负责任的来源于无冲突地区。
Golledge电子是一家私营企业，我们非常重视对当地社区和环境的责任。我们经营一个捐赠计划，并定期为当地和国内领先的慈善机构做出贡献。我们目前出口到全球50多个国家，我们的航运部门经验丰富，正确准确的文书工作，以满足各种国际要求。2012超小型压电晶体,32.768KHz石英谐振器,CM8V晶振

JLX-1

Golledge晶振,音叉晶体,CM8V晶振.2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
高利奇贴片晶体晶片清洗：清除贴片晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。

JLX-2

RB-2

golledge晶振	单位	CM8V晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +125°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±20 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

cm8v 2012

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。2012超小型压电晶体,32.768KHz石英谐振器,CM8V晶振
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。Golledge晶振,音叉晶体,CM8V晶振

JLX-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的2012石英贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。2012超小型压电晶体,32.768KHz石英谐振器,CM8V晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法2016mm晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。Golledge晶振,音叉晶体,CM8V晶振
