微晶晶振,贴片晶振,CM7V-T1A_03晶振,美国进口32.768K晶振

频率:32.768KHZ

尺寸:3.2*1.5*0.35mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性。
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

WJ-1

      微晶,1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供手表32.768K晶振的产品。微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持。
     微晶玻璃(MC)的管理、环境与社会责任原则执行(MES)大纲标准,以确保MC设备的工作条件,以及供应链合作伙伴的活动支持MC的要求,是安全的,工人是尊重和尊严对待,以及制造过程使用MC和它的作伙伴对环境负责。就原则而言,以下内容被认为是MC供应的一部分链,即电子制造服务(EMS)公司和原始设计制造商(ODM)包括承包SMD晶振劳动,设计,市场,生产和/或提供用于生产MC电子产品的货物和服务。JLX-1

WJ-2

       微晶晶振,贴片晶振,CM7V-T1A_03晶振,美国进口32.768K晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求。
      石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。JLX-2

RB-2

微晶晶振

单位

CM7V-T1A_03晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:0.5μW

频率公差

f_— l

±20、±100× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

6,7,9,12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL=0.5μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

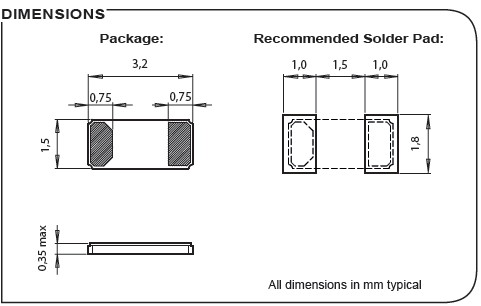

CM7V-T1A_03 3215JLX-4

RB-4

        机械振动的影响:当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查石英晶振并按照下列安装指南进行操作。微晶晶振,贴片晶振,CM7V-T1A_03晶振,美国进口32.768K晶振
        PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时贴片晶振请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) (JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
JLX-5

RB-5

 振荡补偿:除非在32.768K音叉晶体谐振器振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻微晶晶振,贴片晶振,CM7V-T1A_03晶振,美国进口32.768K晶振

sjzrhl_2

  振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。在进口时钟晶体振荡器的案例(kHz频段),需要连接一个电阻10米或更长。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。cptj11

   此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量。图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。三.通过二脚贴片无源晶振电容器测量振荡级输出。

cptj_1

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/

相关的产品 / Related Products

Statek晶振,贴片晶振,CX11L晶振,石英SMD谐振器
Statek晶振,贴片晶振,CX11L晶振,石英SMD谐振器
超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

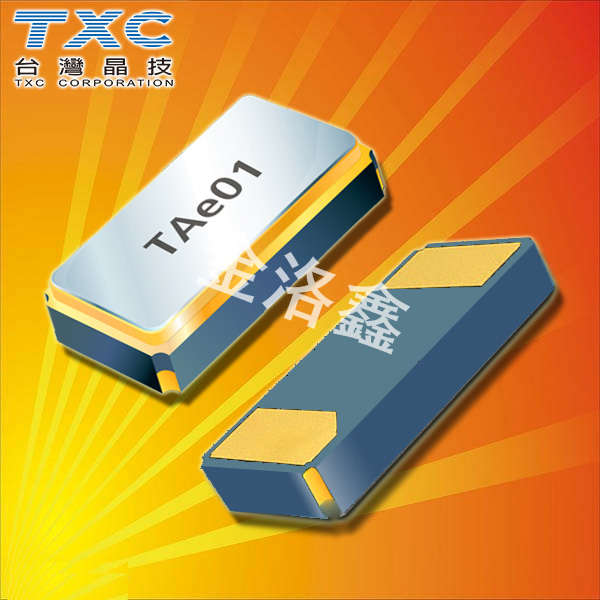

TXC晶振,贴片晶振,AH晶振,无源贴片晶振
