TXC晶振,VCXO晶振,CJ晶振,CJ-153.600MBE-T晶振

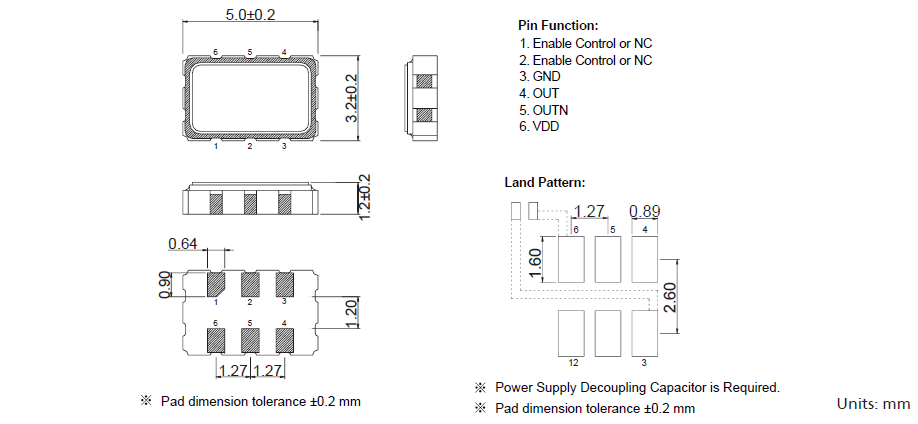

频率：60~200MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27837162

TXC晶振,VCXO晶振,CJ晶振,CJ-153.600MBE-T晶振,石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,压电石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场

TXC晶振规格	CJ晶振
驱动输出	LV-PECL
常用频率	60~220MHZ
工作电压	+3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC压控石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
BR	Active	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	60mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BR	Active	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	60mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
CJ	Active	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
CJ	Discontinued at Digi-Key	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
CJ	Discontinued at Digi-Key	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
BJ	Active	VCXO	156.25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BJ	Discontinued at Digi-Key	VCXO	156.25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BJ	Discontinued at Digi-Key	VCXO	156.25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)

台产TXC压控石英进口晶振代码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

BR-153.600MBE-T

TXC CORPORATION

Active

VCXO

153.6MHz

±50ppm

-40°C ~ 85°C

60mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BR-153.600MBE-T

TXC CORPORATION

Active

VCXO

153.6MHz

±50ppm

-40°C ~ 85°C

60mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

CJ-153.600MBE-T

TXC CORPORATION

Active

VCXO

153.6MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

CJ-153.600MBE-T

TXC CORPORATION

Discontinued at Digi-Key

VCXO

153.6MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

CJ-153.600MBE-T

TXC CORPORATION

Discontinued at Digi-Key

VCXO

153.6MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

BJ-156.250MBE-T

TXC CORPORATION

Active

VCXO

156.25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BJ-156.250MBE-T

TXC CORPORATION

Discontinued at Digi-Key

VCXO

156.25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BJ-156.250MBE-T

TXC CORPORATION

Discontinued at Digi-Key

VCXO

156.25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

TXC_CJ_5.0_3.2 LVPECL VCXO

晶振产品使用每种产品时,请在进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 TXC晶振,VCXO晶振,CJ晶振,CJ-153.600MBE-T晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了贴片晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当电压控制晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

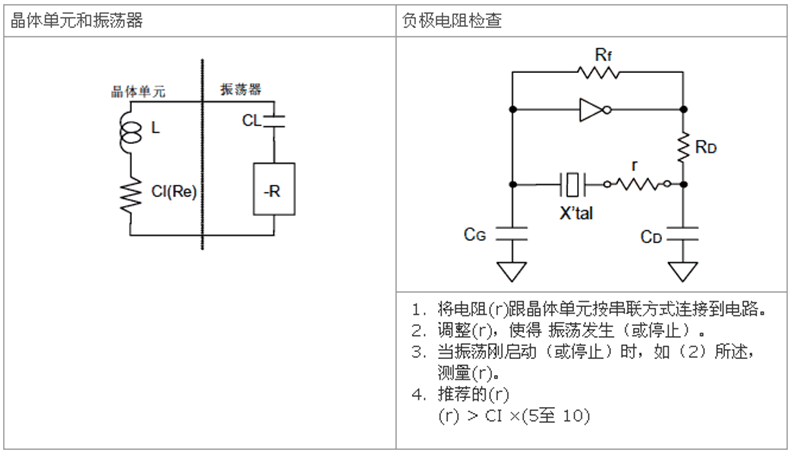

如果振荡电路中负载电容的不同，可能导致金属面晶体振荡器振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。TXC晶振,VCXO晶振,CJ晶振,CJ-153.600MBE-T晶振
