瑞康晶振,进口TCXO晶振,CFPT9300晶振

频率：1.250MHz~52.000MHz

尺寸：5.0*3.2*1.7mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如1.8V,2.5V,3.3V,3.8V,5V等,DSL和其他IT产品的晶振应用,三态功能,符合RoHS/无铅.

订购热线：0755-27837162

RK-2

自20世纪90年代初以来，瑞康一直处于全球导航卫星系统（GNSS）技术和行业的前沿。当时瑞康推出了最小的1 ppm稳定石英晶体振荡器。更高的性能和更低的成本意味着数量在持续增长，并且在诸如地理标记和基于位置的社交网络等应用中，更多的用途正在迅速涌现。瑞康在空间和高可靠性市场成立为世界领先企业，是美国最大的生产商，也是欧洲航天局（ESA）对空间级振荡器的首选供应商。
瑞康是一家全球高科技公司，有源晶振设计和制造世界领先的变频控制解决方案。今天，我们生活在有线，无线和光网络的连接社会。电信基础设施设备包括基站，数据中心，微波回程，光纤，小小区和网络定时应用。瑞康的电信市场解决方案是在英国，法国，新西兰和印度的设施和制造。

JLX-1

瑞康晶振,进口TCXO晶振,CFPT9300晶振.产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.1PPM工作温度范围: - 40度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,超小超薄型的晶振封装.频率:1.250MHz~52.000MHz之间可供选择.
瑞康温补晶振与其它电子元件相似，温补晶体振荡器亦采用愈来愈小型的封装。通常，较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以，小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。7050温度补偿晶振,TCXO晶体振荡器,CFPT9300晶振

JLX-2

RB-2

瑞康晶振	CFPT9300晶振
温补晶振频率	1.250MHz~52.000MHｚ
常用标准频率	16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
工作电压	+2.5V +2.8V +3.0V +3.3V +5.0V+6.0V（代表值）电源电压+2.4V～+6.0V范围
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)+1μA以下
TCXO输出电压	0.9Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±1.5×10-6 (After 2 reflows)
频率温度偏差	±1×10-6/-40℃～+85℃
频率温度偏差	±1×10-6/-40℃～+85℃

RB-3

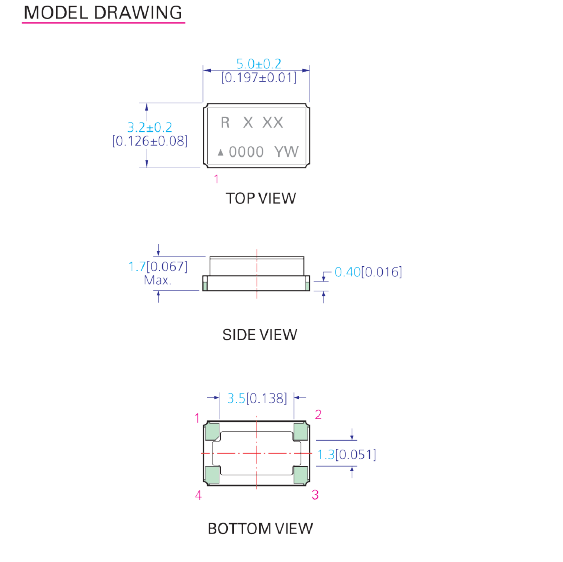

CFPT9300 5032 TCXO

JLX-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致5032晶体振荡器会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。瑞康晶振,进口TCXO晶振,CFPT9300晶振
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致TCXO温补晶振非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
5032温补晶振的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。7050温度补偿晶振,TCXO晶体振荡器,CFPT9300晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。瑞康晶振,进口TCXO晶振,CFPT9300晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）7050温度补偿晶振,TCXO晶体振荡器,CFPT9300晶振
