微晶晶振,贴片晶振,CC6F-T1AF晶振,欧美SMD晶振

频率:70~200MHZ

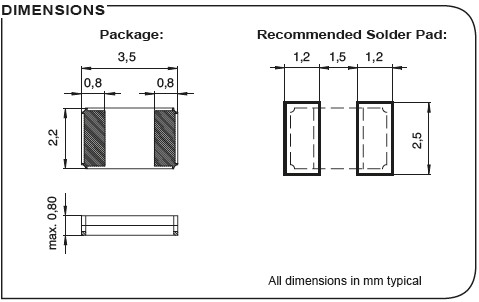

尺寸:3.5*2.2*0.8mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

        微晶,1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供石英晶体的产品。微晶在瑞士、泰国建有生产中心,及遍布世界各地的代表处。我们所有的产品都得到ISO9001和ISO14001的认证,并达到RoHS,REACh等规范的要求。全球约550个员工的责任感和奉献精神是我们成功的基石。我们对管理、环境、社会责任都有明确的行为准则(比如对有争议的原材料的问题上),这些是我们在未来保持竞争优势的主要原因。70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振
     微晶集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。 微晶晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。微晶晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

        微晶晶振,贴片晶振,CC6F-T1AF晶振,欧美SMD晶振,贴片晶振3522mm具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
     超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英贴片晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

微晶晶振

单位

CC6F-T1AF晶振

石英晶振基本条件

标准频率

f_nom

70~200MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

100~250μW Max.

推荐:100~200μW

频率公差

f_— l

±20× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL=0.5μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

        我们可以改善的频率输出的偏差超过范围由以下几个方法:调整外部电容,Cd和CG的值。如果由频率计数器测量SMD晶振频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。可以采用不同负载电容(CL)的晶振试用。 试用晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征:微晶晶振,贴片晶振,CC6F-T1AF晶振,欧美SMD晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

       石英晶体谐振器具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下:

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

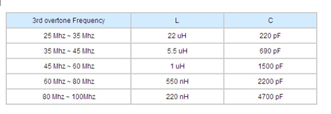

        一。进口无源晶振的基频模式B应用。三次泛音模式的应用程序下表显示升的匹配值,C由各种频率三次泛音模式,石英晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

      此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过压电石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。微晶晶振,贴片晶振,CC6F-T1AF晶振,欧美SMD晶振

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

        1.振荡电路:晶体谐振器是无源元件,因此受到进口晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
     2.角色的分量与参考值:在陶瓷面贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振

        驱动能力:驱动能力说明进口石英晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

70~200MHZ高频率谐振器,二脚陶瓷面3522晶振,CC6F-T1AF晶振
