微晶晶振,进口贴片晶振,CC6F-T1A晶振
频率:70.000MHz~250.000MHz

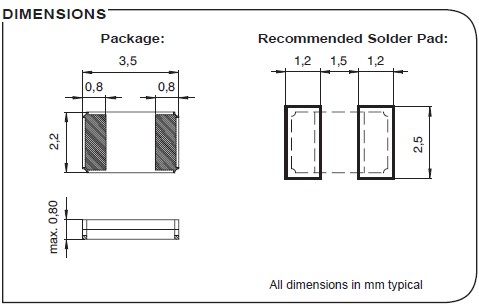

尺寸:3.5*2.2*0.8mm
微晶在瑞士、泰国建有石英晶振生产中心,及遍布世界各地的代表处。我们所有的产品都得到ISO9001和ISO14001的认证,并达到RoHS,REACh等规范的要求。1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供手表音叉式晶体的产品。为世界一流的终端产品制造商提供从设计到量产的全方位支持。
就原则而言,以下内容被认为是MC供应的一部分链,即电子制造服务(EMS)公司和原始设计制造商(ODM)包括承包劳动,设计,市场,生产和/或提供用于生产MC电子产品的货物和服务。为通过这些原则,并成为参与者(参与者),企业应声明其对原则的支持,并应遵循其原则和标准有原则规定的管理制度。MHz小体积石英晶体,3.2*2.2贴片晶振,CC6F-T1A晶振
微晶晶振,进口贴片晶振,CC6F-T1A晶振.小体积贴片3522mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
微晶晶振捡漏:检查贴片晶振封焊后的产品是否有漏气现象(粗捡漏、细捡漏)
粗捡漏:检查较大的漏气现象。细捡漏:检查较小的漏气现象。
酒精捡漏:把晶振放置在酒精容器内加压,取出后对产品进行绝缘测试,判定是否漏气。一般用绝缘电阻测试法进行,要求直流电压 Vcc=100 V、绝缘电阻 RR≥500 MΩ。用于粗捡漏。MHz小体积石英晶体,3.2*2.2贴片晶振,CC6F-T1A晶振
微晶晶振 |
单位 |
CC6F-T1A晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
70.000MHZ~250.000MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。
有关进口石英晶振的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于无源晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。微晶晶振,进口贴片晶振,CC6F-T1A晶振
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得工业级贴片晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。微晶晶振,进口贴片晶振,CC6F-T1A晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)MHz小体积石英晶体,3.2*2.2贴片晶振,CC6F-T1A晶振
3.测试电路
