Golledge晶振,贴片晶振,CC6F晶振,欧美晶振

频率：30~250MHZ

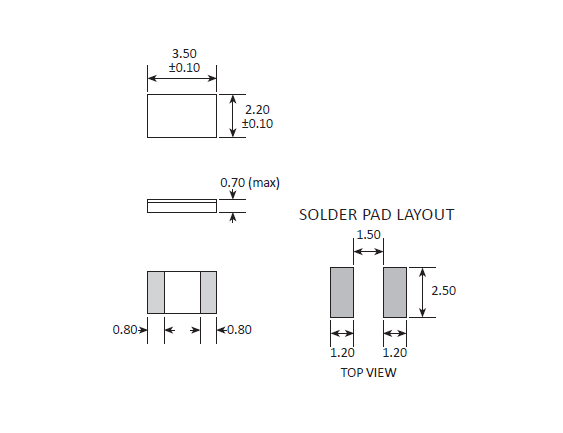

尺寸：3.5*2.2*0.7mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从30MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

golledge总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集golledge向全世界50多个国家的出口，占收入的60%以上。我们的全部晶振产品是在本网站的产品领域指定的，是最新信息的确定来源，包括数据表、产品公告、白皮书等。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振
Golledge高利奇晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.

超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

Golledge晶振,贴片晶振,CC6F晶振,欧美晶振,3222mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除无源晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

Golledge晶振	单位	CC6F晶振	石英晶振基本条件
标准频率	f_nom	30~250MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	10pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

耐焊性：将进口陶瓷晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Golledge晶振,贴片晶振,CC6F晶振,欧美晶振
PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计无源SMD晶振时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响石英晶体谐振器频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

负载电容:如果振荡电路中负载电容的不同，可能导致3.5*2.2mm石英晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。Golledge晶振,贴片晶振,CC6F晶振,欧美晶振

超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过3522贴片晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

超强防焊裂性石英晶振,3.5*2.2mm陶瓷面晶体,CC6F晶振

振荡电路的检查方法,振荡频率测量:必须尽可能地测量安装在陶瓷面两脚贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是=通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过3522卫星通信晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
