微晶晶振,贴片晶振,CC2A-T1AH晶振,进口SMD晶振

频率：14~40MHZ

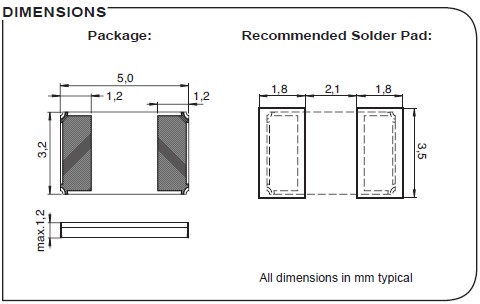

尺寸：5.0*3.2*1.2mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

微晶，1978年成立于瑞士格伦兴，为Swatch Group的供货商，提供手表音叉晶体的产品。而今，微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO等多个领域的领导供货商，为世界一流的终端产品制造商提供从设计到量产的全方位支持，服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品。车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振
微晶在瑞士、泰国建有石英晶振生产中心，及遍布世界各地的代表处。我们所有的产品都得到ISO9001和ISO14001的认证，并达到RoHS，REACh等规范的要求。全球约550个员工的责任感和奉献精神是我们成功的基石。我们对管理、环境、社会责任都有明确的行为准则（比如对有争议的原材料的问题上），这些是我们在未来保持竞争优势的主要原因。微晶玻璃（MC）的管理、环境与社会责任原则执行（MES）大纲标准，以确保MC设备的工作条件，以及供应链合作伙伴的活动支持MC的要求，是安全的，工人是尊重和尊严对待，以及制造过程使用MC和它的作伙伴对环境负责。

微晶晶振,贴片晶振,CC2A-T1AH晶振,进口SMD晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

微晶晶振	单位	CC2A-T1AH晶振	石英晶振基本条件
标准频率	f_nom	14~40MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-55°C~+175°C	标准温度
激励功率	DL	100~200μW Max.	推荐:100~200μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL=0.5μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。微晶晶振,贴片晶振,CC2A-T1AH晶振,进口SMD晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的进口石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
超声波清洗（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在5032贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。微晶晶振,贴片晶振,CC2A-T1AH晶振,进口SMD晶振
适当的控制无源晶振电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过5032无源石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

车载领域SMD晶振,5032黑面2P谐振器,CC2A-T1AH晶振

5032进口晶振测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
