TXC晶振,有源晶振,BA晶振,BA-25.000MBE-T晶振

频率：25~200MHZ

尺寸：7.0*5.0mm

压电石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

TXC晶振,有源晶振,BA晶振,BA-25.000MBE-T晶振,注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

TXC晶振目前专业从事这些类别的产品：贴片振荡器（32.768kHz，基本兆赫，高精度的兆赫，汽车级）愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振规格	BA晶振
驱动输出	LV-PECL
常用频率	25~200MHZ
工作电压	+2.5,3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC有源石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
BB	Discontinued at Digi-Key	XO (Standard)	50MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BB	Discontinued at Digi-Key	XO (Standard)	50MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BB	Active	XO (Standard)	75MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BB	Discontinued at Digi-Key	XO (Standard)	75MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BB	Discontinued at Digi-Key	XO (Standard)	75MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BA	Active	XO (Standard)	25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BA	Discontinued at Digi-Key	XO (Standard)	25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)
BA	Discontinued at Digi-Key	XO (Standard)	25MHz	±50ppm	-40°C ~ 85°C	80mA	-	Surface Mount	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.059" (1.50mm)

台产TXC有源石英进口晶振代码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

BB-50.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

50MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BB-50.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

50MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BB-75.000MBE-T

TXC CORPORATION

Active

XO (Standard)

75MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BB-75.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

75MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BB-75.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

75MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BA-25.000MBE-T

TXC CORPORATION

Active

XO (Standard)

25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BA-25.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

BA-25.000MBE-T

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

25MHz

±50ppm

-40°C ~ 85°C

80mA

Surface Mount

6-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.059" (1.50mm)

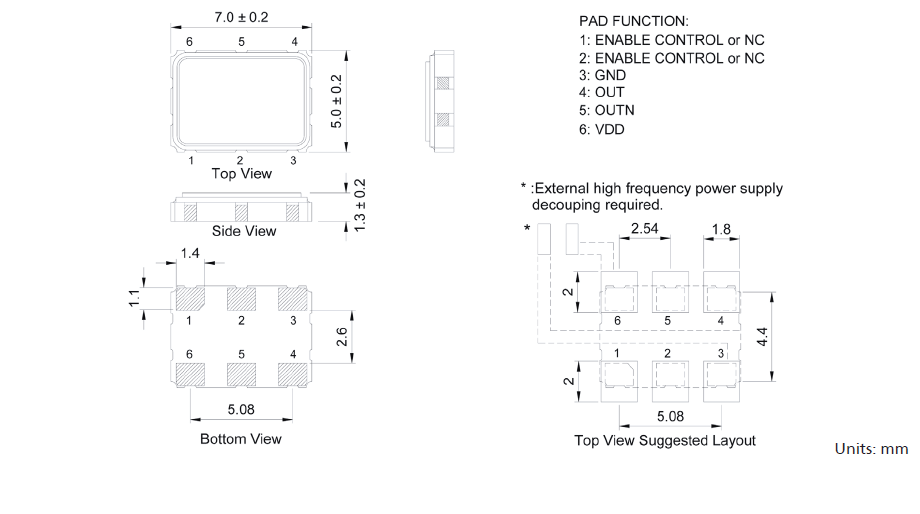

TXC_BA_7_5 LVPECL

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。TXC晶振,有源晶振,BA晶振,BA-25.000MBE-T晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存7050晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

机械振动的影响:当有源贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

此外，7050有源晶振振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。TXC晶振,有源晶振,BA晶振,BA-25.000MBE-T晶振

20181212163831

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量贴片进口OSC晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

20181212163902

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过金属面有源石英晶振限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2，因为缓冲器的输出是通过大体积石英晶体振荡器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
