TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振

频率：4~54MHZ

尺寸：2.5*2.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振,石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的贴片晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

台湾晶振TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格	AW晶振
驱动输出	CMOS
常用频率	4~54MHZ
工作电压	+1.8~3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC有源石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
AW	Active	XO (Standard)	11.2896MHz	±50ppm	-40°C ~ 85°C	15mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
AW	Active	XO (Standard)	11.2896MHz	±50ppm	-40°C ~ 85°C	15mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
AW	Active	XO (Standard)	11.2896MHz	±50ppm	-40°C ~ 85°C	15mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
AU	Active	XO (Standard)	50MHz	±50ppm	-40°C ~ 85°C	6mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
AU	Active	XO (Standard)	50MHz	±50ppm	-40°C ~ 85°C	6mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
AU	Active	XO (Standard)	50MHz	±50ppm	-40°C ~ 85°C	6mA	AEC-Q100	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7X	Active	XO (Standard)	38.4MHz	±25ppm	-10°C ~ 70°C	20mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)

台产TXC有源石英进口晶振代码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

AW-11.2896MBE-T

TXC CORPORATION

Active

XO (Standard)

11.2896MHz

±50ppm

-40°C ~ 85°C

15mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.098" L x 0.079" W (2.50mm x 2.00mm)

0.035" (0.90mm)

AW-11.2896MBE-T

TXC CORPORATION

Active

XO (Standard)

11.2896MHz

±50ppm

-40°C ~ 85°C

15mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.098" L x 0.079" W (2.50mm x 2.00mm)

0.035" (0.90mm)

AW-11.2896MBE-T

TXC CORPORATION

Active

XO (Standard)

11.2896MHz

±50ppm

-40°C ~ 85°C

15mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.098" L x 0.079" W (2.50mm x 2.00mm)

0.035" (0.90mm)

AU-50.000MBE-T

TXC CORPORATION

Active

XO (Standard)

50MHz

±50ppm

-40°C ~ 85°C

6mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.043" (1.10mm)

AU-50.000MBE-T

TXC CORPORATION

Active

XO (Standard)

50MHz

±50ppm

-40°C ~ 85°C

6mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.043" (1.10mm)

AU-50.000MBE-T

TXC CORPORATION

Active

XO (Standard)

50MHz

±50ppm

-40°C ~ 85°C

6mA

AEC-Q100

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.043" (1.10mm)

7X-38.400MBA-T

TXC CORPORATION

Active

XO (Standard)

38.4MHz

±25ppm

-10°C ~ 70°C

20mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

AW 2520

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存2520晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振

机械振动的影响:当OSC晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

如果2520通讯设备振荡器振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振

20181212163917

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量贴片有源2520晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

20181212163902

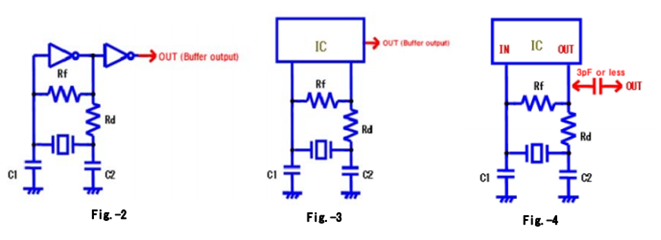

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在小体积贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2，因为缓冲器的输出是通过低抖动石英晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

20181212163818
