CTS晶振,石英晶振,ATS-SM晶振

频率：3.200MHz~64.000MHz

尺寸：12.30*4.83mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

CTS-1

CTS是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和制造商。CTS生产的产品在北美洲、欧洲和亚洲。CTS晶振公司的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉，解决问题，面对挑战，利用机遇，所有的人都有经验，没有人能比得上。作为战略的一部分，CTS销售EMS业务。该交易加剧了CTS对其零部件和传感器业务的关注，并提供额外资金以推动核心能力的增长。
晶振制造业的发展促使许多美国的电子制造商在亚洲开展业务。1968，CTS在台湾建立了一个生产工厂，为北美原始设备制造商提供离岸生产设备，并与亚洲低成本零部件生产商进行合作。在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外，苏格兰的连接为CTS的位置传感器产品打开了许多新的欧洲市场机会。CTS晶振,石英晶振,ATS-SM晶振

JLX-1

CTS-2

CTS晶振,石英晶振,ATS-SM晶振.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
CTS石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。49S型两脚贴片晶体,ATS20BSM-1E晶振,ATS-SM晶振

JLX-2

CTS晶振	单位	ATS-SM晶振	石英晶振基本条件
标准频率	f_nom	3.200MHz~64.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-20°C~+70°C/-40°C~+85°C	标准温度
激励功率	DL	100/1000μW Max.	推荐:10μW~1000μW
频率公差	f_— l	±30×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50×10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	12pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3×10-6/year Max.	+25°C,第一年

JLX-3

RB-3

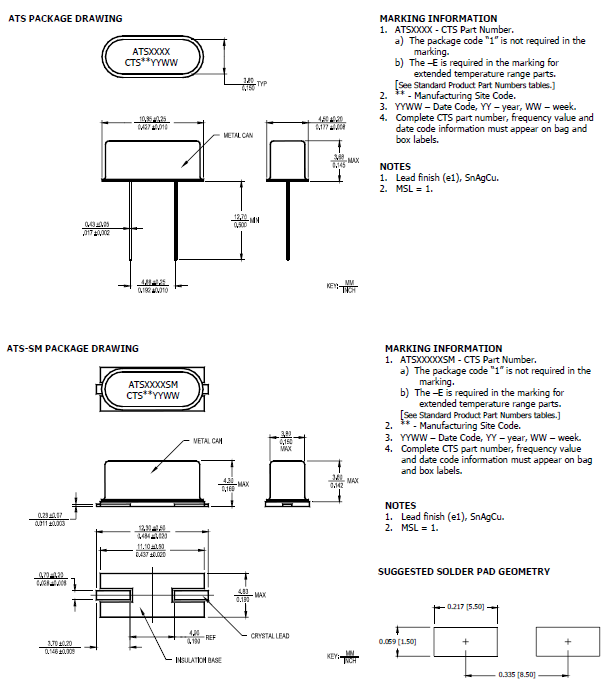

ATS-SM 12.3-4.83 JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果49S假贴片晶振产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。CTS晶振,石英晶振,ATS-SM晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解贴片型49S石英晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。49S型两脚贴片晶体,ATS20BSM-1E晶振,ATS-SM晶振
静电
过高的静电可能会损坏椭圆形贴片晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。CTS晶振,石英晶振,ATS-SM晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）49S型两脚贴片晶体,ATS20BSM-1E晶振,ATS-SM晶振
