Raltron晶振,49SMD晶振,AS-SMD晶振

频率：3.200MHz~80.000MHz

尺寸：13.5*4.8mm

具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

Ral-1

Raltron通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处，战略地位于主要客户附近和市场。从客户产品开发过程的第一步深入技术支持在整个客户的产品生命周期中继续保持两个应用工程团队总部设在迈阿密，和中国深圳。这两个地点也都有故障分析实验室配备现代化的测试设备，使公司能够实时响应客户的需求，募捐。49S型假贴片晶体,压电石英晶体谐振器,AS-SMD晶振
将石英晶振生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。RALTRON晶振遵守所有适用的有关环境、健康和安全的法律和法规以及RALTRON晶振集团自己的有关环境、工业卫生和安全的方针和承诺。

JLX-1

Raltron晶振,49SMD晶振,AS-SMD晶振.外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
拉隆石英晶振晶片清洗：清除贴片石英晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。

JLX-2

RB-2

Raltron晶振	单位	AS-SMD晶振	石英晶振基本条件
标准频率	f_nom	3.200MHZ~80.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

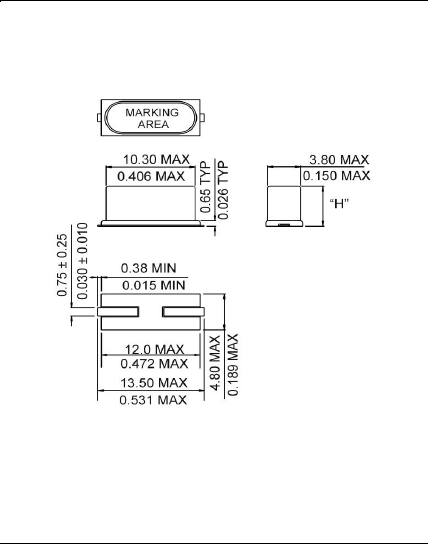

as- 13.5_4.8 smd

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。Raltron晶振,49SMD晶振,AS-SMD晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。49S型假贴片晶体,压电石英晶体谐振器,AS-SMD晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害石英谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

JLX-5

1、振荡电路
石英晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。49S型假贴片晶体,压电石英晶体谐振器,AS-SMD晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
进口石英晶体振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于49SMD贴片晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。Raltron晶振,49SMD晶振,AS-SMD晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
