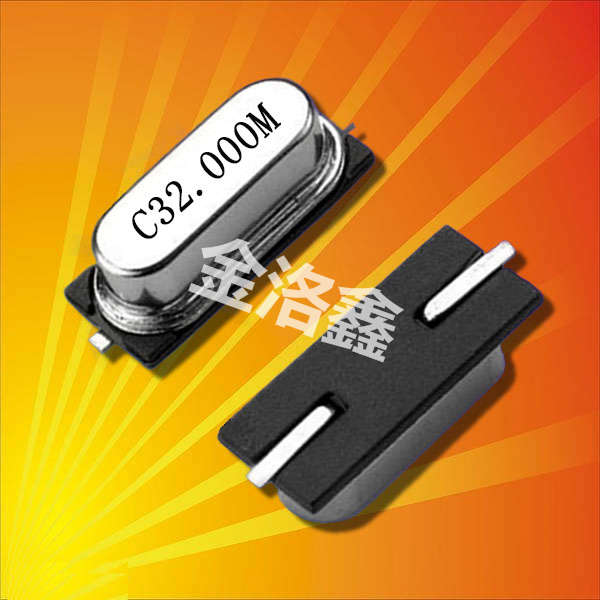

Raltron晶振,石英晶振,AS-4PD晶振

频率：3.200MHz~70.000MHz

尺寸：13.0*4.73mm

由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Ral-1

成立于迈阿密，在1983年，Raltron电子公司已经发展成为其中之一公认的经验丰富的频率管理产品制造商在世界各地。石英晶体谐振器，时钟振荡器和滤波器以及天线在位于的几个设施中生产中国。该公司正从香港物流枢纽运送全球产品。所有Raltron员工致力于追求品质和卓越。这个哲学通过多年不间断的增长，使得Raltron处于领先地位。
美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,贴片晶振不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。49SSMD石英晶体谐振器,进口无源假贴片晶振,AS-4PD晶振

JLX-1

Raltron晶振,石英晶振,AS-4PD晶振.外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装.
拉隆石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，石英晶体温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。

JLX-2

RB-2

Raltron晶振	单位	AS-4PD晶振	石英晶振基本条件
标准频率	f_nom	3.200MHZ~70.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±30 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

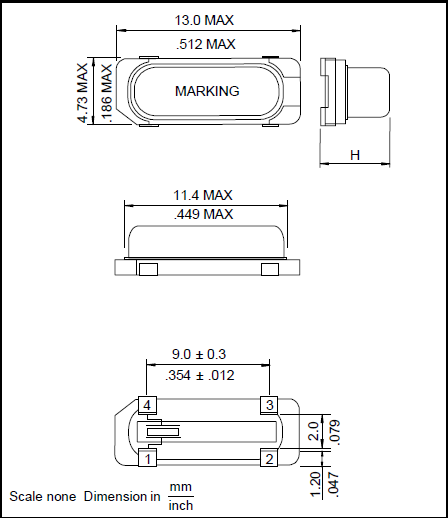

AS-4PD- 13_4.7

JLX-4

抗冲击
压电石英晶体可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。49SSMD石英晶体谐振器,进口无源假贴片晶振,AS-4PD晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致49SSMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏椭圆型扁壳贴片晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。Raltron晶振,石英晶振,AS-4PD晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。49SSMD石英晶体谐振器,进口无源假贴片晶振,AS-4PD晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）Raltron晶振,石英晶振,AS-4PD晶振
